Heizen mit der Wand
Flächenheizungen erfreuen sich großer Beliebtheit. Ob warme Füße im Badezimmer, deutlich bessere Energieeffizienz aufgrund niedrigerer mittlerer Raumtemperatur oder keine Staubaufwirbelung – viele gute Gründe sprechen dafür. Während Fußbodenheizungen heutzutage oft Standard sind, sind Wandheizungen weniger bekannt. Dabei gelten alle Vorteile uneingeschränkt auch für die Wandheizung, die Montage ist oft deutlich einfacher und eine Kombination selbstverständlich möglich.
Mit seinem Wandheizungsmodul bietet der Spezialist für Rohrleitungssysteme SANHA ein System zur Raumheizung sowie Raumkühlung (Raumentwärmung) vor, das sich insbesondere durch außergewöhnlichen Wohnkomfort, sehr einfache Montage, besonders gesundheitsfreundliche Eigenschaften und hohe Energieeffizienz auszeichnet. Dieses System eignet sich hervorragend sowohl für Neubauten als auch für die Sanierung von Bestandsbauten. Die Wandheizungsmodule werden fix und fertig mit direkt überstreichbarer bzw. tapezierbarer Oberfläche ausgeliefert.
Aufbau des Wandheizmoduls
Das Wandheizungsmodul ist ein Fertigelement, welches ähnlich wie ein Plattenheizkörper montiert wird. Es besteht aus einem verzinkten Stahlblechrahmen, in dem ein Mehrschicht-Verbundrohr (PE-RT/AL/PE-HD) eingelegt und mit einem speziellen Heizmörtel umschlossen wird. Das Element ist mit Kartonpapier ummantelt. Zum System gehören neben dem Wandheizungsmodul
- Befestigungssets samt Montageschienen zur Befestigung auf Mauerwerk (Art. Nr. 1WHBSM), Holzwänden (Art. Nr. 1WHBSH) und in Trockenbauständerwerken (Art. Nr. 1WHBST), inkl. Schrauben und teilweise mit Dübeln
- 3fit®-Press und 3fit®-Push-Fittings, Mehrschichtverbundrohr etc. (integriert, Zuleitungen müssen separat bestellt werden)
Planung und Einbaupositionierung
Die SANHA-Wandheizungsmodule eignen sich sowohl für den Neubau als auch für die Altbausanierung. Sie können als Allein-Heizsystem genutzt oder je nach Bedarf auch mit anderen Flächenheizsystemen und/oder konventionellen Heizsystemen kombiniert werden. Eine Flächenkühlung mit den Modulen ist bei entsprechenden Voraussetzungen ebenfalls möglich. Wir bieten darüber hinaus einen Planungsservice für die Auslegung der Wandheizungsmodule an (planungsservice@sanha.com).
Die SANHA-Wandheizungsmodule können mit Hilfe der entsprechenden Befestigungssets senkrecht oder waagerecht eingebaut werden. Die Montage auf Mauerwerk ist ebenso möglich, wie die auf
Holzwänden oder Metallständerwerken. Die Montage der Module ist an Außen- und Innenwänden (gem. EnEV) möglich. Ein Einbau der Module an Dachschrägen mit mind. 45° Dachneigung ist unter der Voraussetzung geeigneter Befestigungen ebenfalls problemlos möglich.
Spart Platz: Im Gegensatz zu klassischen Heizkörpern verschwinden Wandheizmodule in der Wand und lassen Raum für die Gestaltung. Das gilt nicht nur für Wohnräume, sondern auch für gewerblich oder industriell genutzte Gebäude.
Parallel-/ Reihenschaltung
Bei Anordnung mehrerer Module in einem Raum ist sowohl die Parallel- als auch die Reihenschaltung der Module möglich. Um bei zunehmendem Druckverlust eine gleichmäßige Erwärmung zu gewährleisten, sollten maximal drei Wandheizungsmodule in Reihe geschaltet werden.
Parallelschaltung
Bei der Parallelschaltung ist darauf zu achten, dass jedes Modul einzeln absperrbar ist. Die eingesetzten Absperrvorrichtungen müssen mit einer Regulier- und Entleer-/Spülvorrichtung ausgestattet sein, damit der hydraulische Abgleich und die Entlüftung/Spülung ordnungsgemäß durchgeführt werden kann.
Reihenschaltung
Bei der Reihenschaltung ist nur eine zentrale Absperr-/Regulier- und Entleer-/Spülvorrichtung für die Modulgruppe erforderlich. Bei der Rohrnetzberechnung und dem hydraulischen Abgleich sind der höhere Druckverlust sowie die Widerstände der Verbindungsleitungen und Fittings zu beachten. Diese können bei der Technischen Anwendungsberatung unter technik@sanha.com / 02054 925 170 oder auf www.sanha.com angefordert werden.
Montage: Allgemeine Hinweise
Zum Transport und zur Montage der SANHA-Wandheizungsmodule sind je nach Modulgröße 1 bis 2 Personen notwendig. Das SANHA-Wandheizungsmodul ist auf der Baustelle ähnlich wie Trockenbauplatten zu behandeln, also insbesondere vor Nässe zu schützen. Die Module dürfen nicht auf den Anschlussleitungen abgesetzt werden. Beim Transport einzelner Module ist ein Durchbiegen zu vermeiden. Sie sind deshalb in Hochkantlage zu transportieren. An jedem Modul befindet sind eine Banderole mit entsprechenden Hinweisen. Diese Banderole muss bei der Montage entfernt werden.
Das Wandheizmodul kann sowohl im Mauerwerk als auch in Aluprofilen leicht auf einer Montageschiene angebracht werden.
Zur einfachen, sicheren und schnellen Montage der Wandheizungsmodule stehen entsprechende Befestigungssets zur Verfügung, die bereits die notwendigen Schrauben und Dübel enthalten. Je nach Untergrund gibt es separate Sets für die Montage auf Mauerwerk, auf Holzwänden und auf Trockenbauständerwerk.
Grundsätzlich ist auf einen tragfähigen und ebenen Untergrund zu achten. Bei Neubauten empfiehlt es sich, die Anschlussleitungen innerhalb der Fußbodenkonstruktion zu verlegen. So entstehen
keine Freiräume unter dem Modul, die aufgefüllt werden müssen. Bei einer Altbausanierung besteht die Möglichkeit, die Module auf einem speziellen Rohrkanal (Sockelleiste) enden zu lassen, so dass die Anschlussleitungen im Kanal liegen und keine Freiräume unter den Modulen entstehen.
Montage auf Mauerwerk
- Zu Beginn wird die Montageschiene aus dem „Befestigungsset Wandheizungsmodul für Mauerwerk, Art.-Nr. 1WHBSM“ auf der gewünschten Montagehöhe mit den dafür vorgesehenen 5,0 x 80 mm Schrauben und Dübeln mit Hilfe einer Wasserwaage ausgerichtet und waagerecht an der Wand montiert.

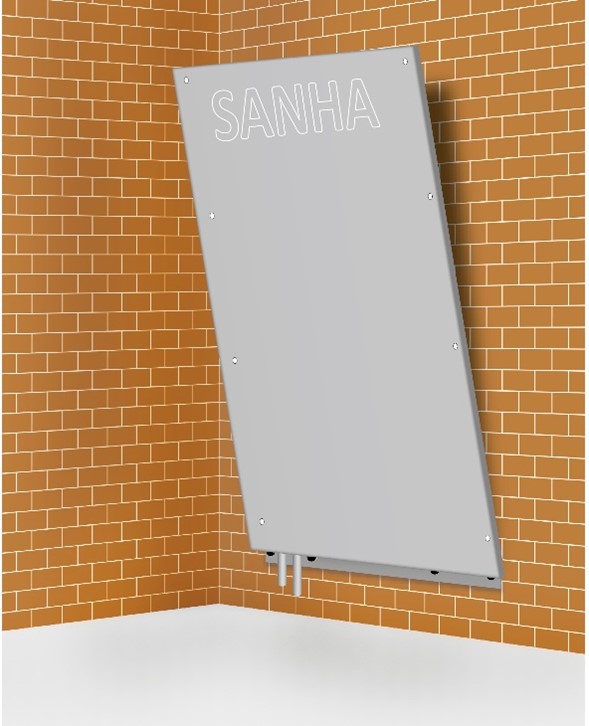

2. Anschließend wird das Modul auf der Schiene abgestellt und an die Wand gedrückt.

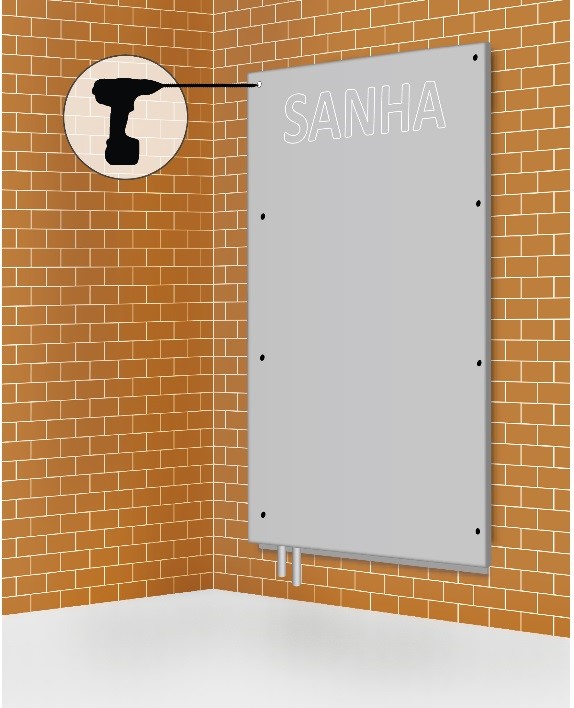

3. Mit einem 6 mm Steinbohrer wird das Modul an den markierten Stellen ca. 90 mm tief vorgebohrt. Beim Durchbohren der Module darf kein Schlagbohrer bzw. Schlag verwendet werden.
4. Danach werden die Dübel eingesteckt und die 5,0 x 80 mm Schrauben jeweils 2 cm tief eingedreht. Mit einem Hammer werden dann die Schrauben mit den Dübeln ca. 2,5 cm tief eingeschlagen („Durchsteckmontage“) und vollständig eingedreht.
5. Die Schrauben sollten dabei bündig mit dem Modul abschließen oder max. bis zu 1,0 mm im Modul versenkt werden. Zum Ende werden die Bohrlöcher und die Stoßkanten gespachtelt.
Montage auf Metall-Ständerwerk
1. Zu Beginn wird die Montageschiene aus dem „Befestigungsset Wandheizungsmodul für Ständerwerk, Art.-Nr. 1WHBST“ auf der gewünschten Montagehöhe mit den dafür vorgesehenen Schrauben mit Hilfe einer Wasserwaage ausgerichtet und waagerecht am Ständerwerk montiert. Die Profilstärke der Ständerwerke sollte aufgrund der höheren Gewichtsbelastung durch die Wandheizungsmodule entsprechend gewählt werden. Wir empfehlen Ihnen, eine dickere Profilstärke zu wählen. Das Ständerwerk sollte fest an Decken- und Bodenplatte befestigt werden. Bei besonderen Einbaubedingungen steht die Technische Anwendungsberatung unter 02054 925170 zur Verfügung.
2. Anschließend wird das Modul auf der Schiene abgestellt und an das Ständerwerk gedrückt.
3. Mit den dafür vorgesehenen und im Set beigepackten 4,2 x 45 mm selbstschneidenden Blechschrauben wird das Modul an den markierten Stellen befestigt. Die Schrauben sollten dabei bündig mit dem Modul abschließen oder max. bis zu 1,0 mm im Modul versenkt werden.
4. Zum Ende werden die Bohrlöcher und Stoßkanten gespachtelt.
Montage auf Holz
1. Zu Beginn wird die Montageschiene aus dem „Befestigungsset Wandheizungsmodul für Holz, Art.-Nr. 1WHBSH“ auf der gewünschten Montagehöhe mit den dafür vorgesehenen 5,0 x 50 mm Schrauben mit Hilfe einer Wasserwaage ausgerichtet und waagerecht an der Wand montiert.
2. Anschließend wird das Modul auf der Schiene abgestellt und an die Wand gedrückt. An den markierten Stellen sind die Schraublöcher mit einem 3 mm Bohrer vorzubohren.
