RefHP® (Serie 29000) | CuFe
Systembeschreibung

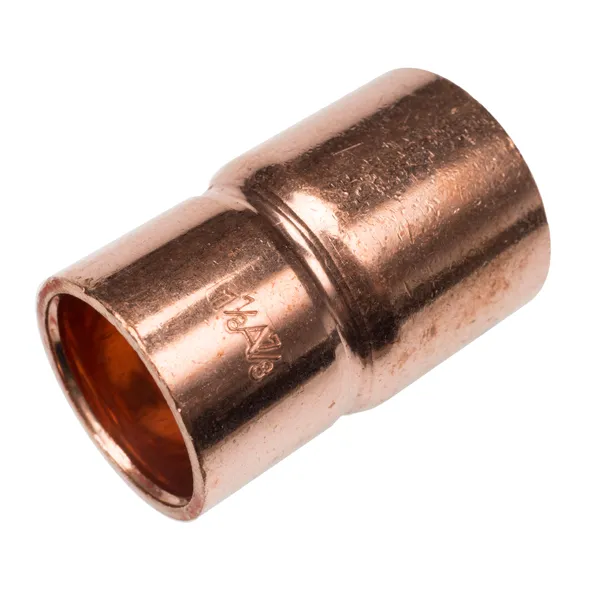

Die Fittings der Marke "SANHA® RefHP®" (Serie 29000) umfassen Hochdruck-Lötfittings für Kupfer-Eisenrohre für den Einsatz in Rohrleitungen von Kühlsystemen. Die Fittings werden aus dem Werkstoff Kupfer-Eisen (CuFe2P, CW107C) gefertigt und erfüllen alle Anforderungen des VdTÜV-Werkstoffblatts 567 bzw. des AD 2000-Merkblatts W 6/2.
In der Klima- und Kühltechnik, insbesondere bei gewerblichen oder industriellen Kühlsystemen, gewinnen umweltschonende Lösungen mehr und mehr an Bedeutung. Optimale Ergebnisse versprechen vor allem eine Steigerung der Effizienz sowie der Einsatz ökologisch unbedenklicher Kältemittel wie CO2 (R744), die vor allem im transkritischen Bereich mit höheren Betriebsdrücken Verwendung finden. Allerdings führt die Nutzung von CO2 zu höheren Betriebsdrücken von teils bis zu 130 bar - und bei diesen Drücken besteht ein entsprechend hohes Risiko für Mensch und Umwelt.

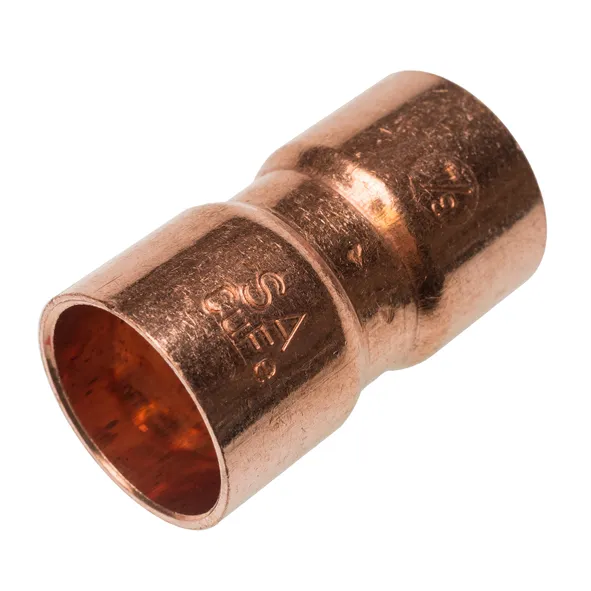

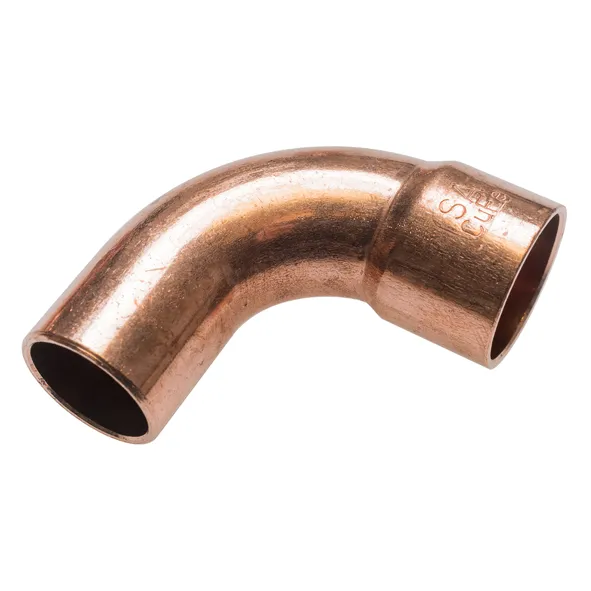

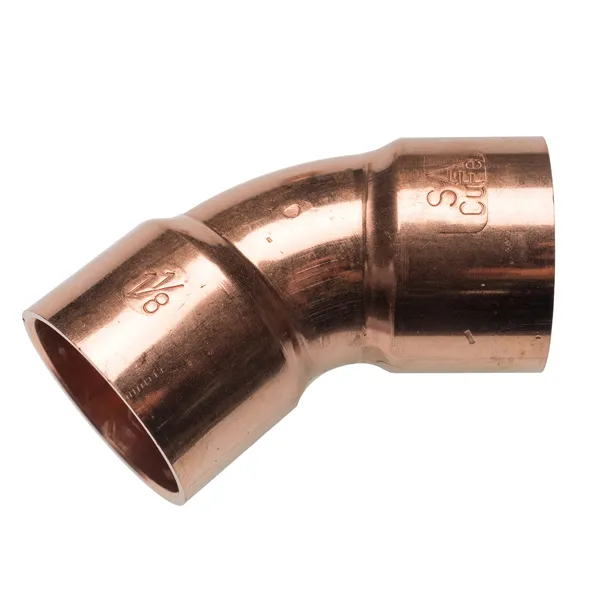

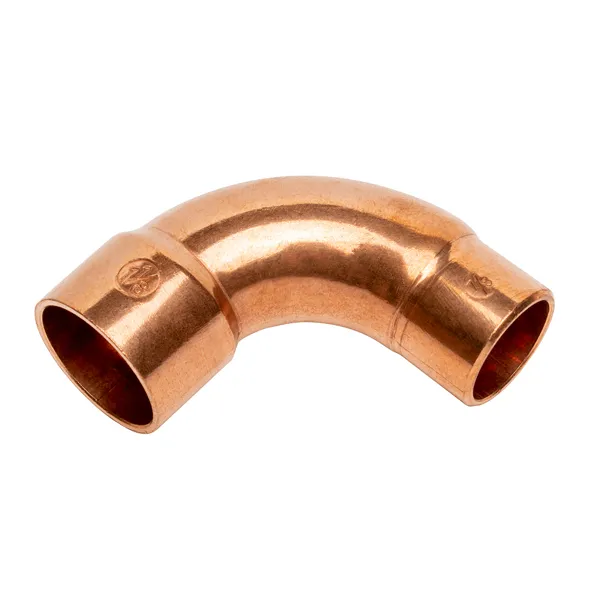

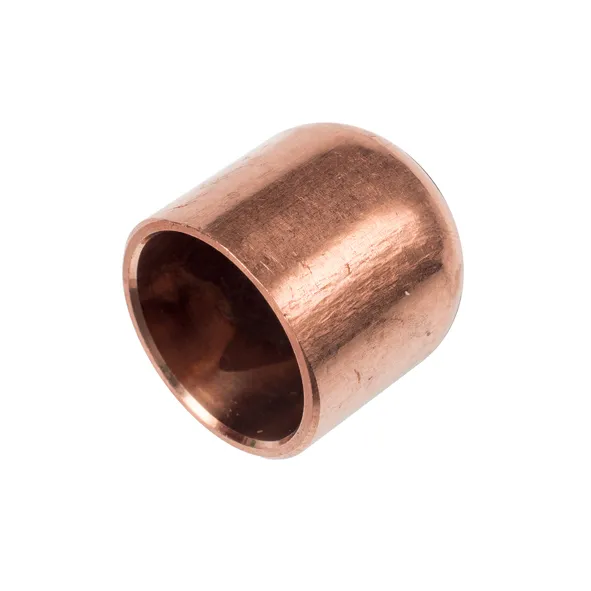

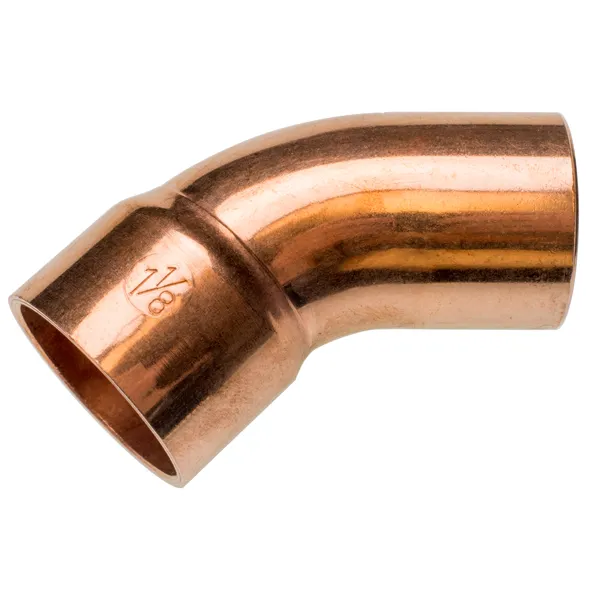

Produkte
SANHA® RefHP® Hochdruckfittings wurden auf Basis unserer über 50jährigen Erfahrung im Bereich Lötfittings speziell für solche Betriebsdrücke konzipiert. Sie eignen sich optimal für Rohrleitungen in Kühlsystemen mit einem maximal zulässigen Betriebsdruck von bis zu 130 bar (weitere Drücke auf Anfrage), einer Tiefsttemperatur von -196 °C und einer Höchsttemperatur von 150 °C, bei denen Fluide der Gruppe 2 nach Europäischer Druckgeräterichtlinie (EPD 97/23/EC) eingesetzt werden.
Alle Abmessungen und Toleranzen für Überlappungsverbindungen entsprechen der EN 14276-1, Annex B mit Rohren nach EN 378-2 und EN 14276-2.
Verarbeitungstipp der Lötfittings
Fittings und Rohre müssen mit Silberhartlot mit mind. 2 % Ag verbunden werden. Wir empfehlen zudem die Verwendung eines Flussmittels FH 10 nach DIN EN 1045 für das Löten mit Kupferlegierungen wie beispielsweise Messing.
Die Verarbeitung der Fittings muss unter Beachtung aller relevanten technischen Regeln und Vorschriften, insbesondere der DIN EN 378-2 „Kälteanlagen und Wärmepumpen“ müssen detailliert befolgt werden.
Praktisch: SANHA® RefHP® Hochdruckfittings sind mit der Gravur „SA CuFe“ sowie der jeweiligen Abmessung gekennzeichnet. Dank ihres Eisenanteils lassen sie sich mit einem einfachen Neodymmagneten leicht von "normalen" Kupferfittings unterscheiden.
Betriebsbedingungen für RefHP® |
|
---|---|
Bis 2 5/8" | |
Betriebsdruck | 130 bar |
Betriebstemperatur | -196 °C - +150 °C |
Grundsätzliche Vorteile unserer Hochdruck-Lötfittings
- Ideal für den Einsatz in Anwendungen mit hohem Druck wie Kälte- und Klimaanlagen, insbesondere CO2-Anlagen
- Für Betriebsdrücke von 90 und sogar bis zu 130 bar!
- RefHP® Fittings sind kompatibel mit allen vier am Markt angebotenen CuFe-Rohrtypen, wodurch sie eine hohe Flexibilität bieten:
-
- KME - CL12
- HALCOR - TALOS XS
- Mueller - XHP
- Wieland - K65
- SANHA® hat über 50 Jahre Erfahrung in der Herstellung von Lötfittings und hält sehr enge Fertigungstoleranzen ein!
- Höchste europäische Qualität durch Produktion im eigenen Werk in Ternat, Belgien
- Umfangreiches Sortiment an Hochdruck-Lötfittings bis 2 5/8"
- Optimale Reinigung der Hochdruck-Fittings führt zu einem Kohlenstoff-Wert von <0,5 mg C / dm². Dies ist entscheidend für die Qualität der Lötverbindung, da Kohlenstoffreste bei höheren Löttemperaturen zu Lochkorrosion führen können.
- Leichte Wiedererkennung vor und nach der Installation: Rohre und Fittings sind eindeutig markiert, sodass alle Komponenten auf einen Blick zu erkennen sind. Darüber hinaus ist der Werkstoff leicht magnetisch und mit Hilfe eines Neodym-Magneten sehr einfach von Kupfer unterscheidbar – ein ganz praktischer Vorteil!
- Exzellente Verarbeitungseigenschaften, keine toxischen chemischen Elemente
- Trägt entscheidend zu einem energieeffizienten und umweltschonenden Kühlsystem bei
-
- In transkritischen CO2-Anlagen lassen sich gegenüber konventionellen Anlagen bis zu 25 % Energie einsparen!
- Dies ist v.a. für Supermärkte ein wesentlicher Vorteil, in denen die Kühlsysteme rund um die Uhr in Betrieb sind.
- Geeignet für die Installation im Rahmen der Europäischen Druckgeräte-Richtlinie

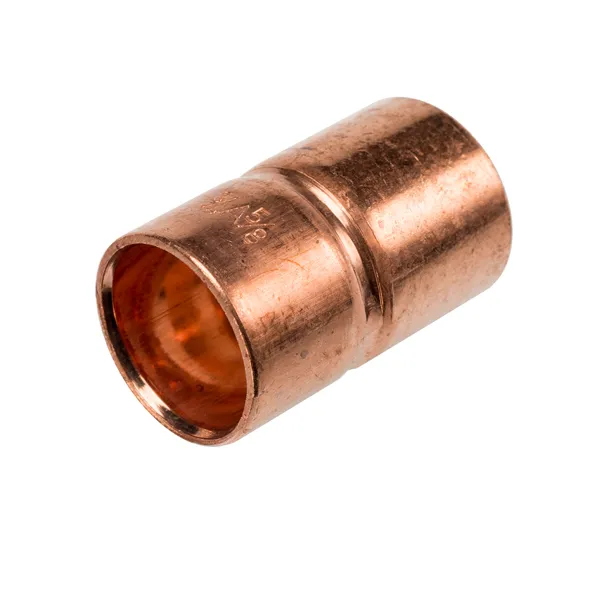

- Übergangsfittings Zoll auf metrisch verfügbar
Vorteile von Kupfer-Eisen gegenüber WIG-Schweißen von Edelstahl
- Kostenersparnis durch Zeitersparnis
-
- Kupfer-Eisen kann gelötet werden. Dies ist deutlich einfacher als WIG-Schweißen
- Löten ist daher ca. 2,5 mal schneller als WIG-Schweißen!
- Kostenersparnis durch niedrigere Arbeitskosten:
-
- WIG-Schweißer erhalten höhere Stundensätze als Fachkräfte, die löten
- Die Arbeitskosten sinken also durch den niedrigeren Stundenlohn UND durch die Zeitersparnis
- Kostenersparnis durch Reduzierung von Nebenkosten:
-
- WIG-Schweißer müssen ein kosten- und zeitintensives jährliches Training absolvieren
- Viele Unternehmen benötigen Schweiß-Fachkräfte von Subunternehmen, da sie selbst nicht über das Know-how verfügen. Diese Zusatzkosten entfallen durch den Einsatz unserer Hochdruck-Lötfittings
Vorteile von Kupfer-Eisen gegenüber Messing
- Messing muss langsamer und vorsichtiger erhitzt werden: Unsere Hochdruck-Lötfittings sparen bis zu 25 % an Zeit!
- Messing muss mit einem sehr hohen Silberanteil verlötet werden. Dies ist naturgemäß deutlich teurer: CuFe = 2 - 5 % Silber, Messing = 15 % Silber
Einsatzbereiche
Weitere Anwendungen auf Anfrage.
Zertifikate
Land | Zertifizierer | Download |
---|---|---|
RefHP | KDWU (POL) | ||
RefHP | UL (USA) |
Referenzen
Land | Referenz | Produkt |
---|---|---|
Carrefour, Bruxelles | RefHP® | CuFe | |
Carrefour, Essen | RefHP® | CuFe | |
Carrefour, Schoten | RefHP® | CuFe | |
Darkstore, Costanera | RefHP® | CuFe | |
Tottus San Bernarda Plaza | RefHP® | CuFe | |
Mercadona, Valladolid | RefHP® | CuFe | |
Auchan Gyömrői Hungary, Ungarn | RefHP® | CuFe | |
Auchan Gyömrői Hungary, Ungarn | RefHP® | CuFe | |
NESCO champignonkwekerij, Sint-Oedenrode | RefHP® | CuFe | |
ProMessa, Deventer | RefHP® | CuFe, PURAPRESS® | Siliziumbronze, SANHA®-Press | Kupfer, NiroTherm® | Edelstahl | |
Staay Van Rijn, Venlo | RefHP® | CuFe | |
Food market Biedronka, Aleksandrow Kujawski, Polen | RefHP® | CuFe | |
Food market Biedronka, ZielonaGóra, Polen | RefHP® | CuFe | |
Food market Piotr i Pawel, Bydgoswcz, Polen | RefHP® | CuFe | |
Market Makro Cash and Carry, Częstochowa, Polen | RefHP® | CuFe | |
Market Makro Cash and Carry, Opole, Polen | RefHP® | CuFe | |
Postfuhramt, Polen | RefHP® | CuFe | |
ICA MAXI, Kungsbacka Sweden | RefHP® | CuFe |
