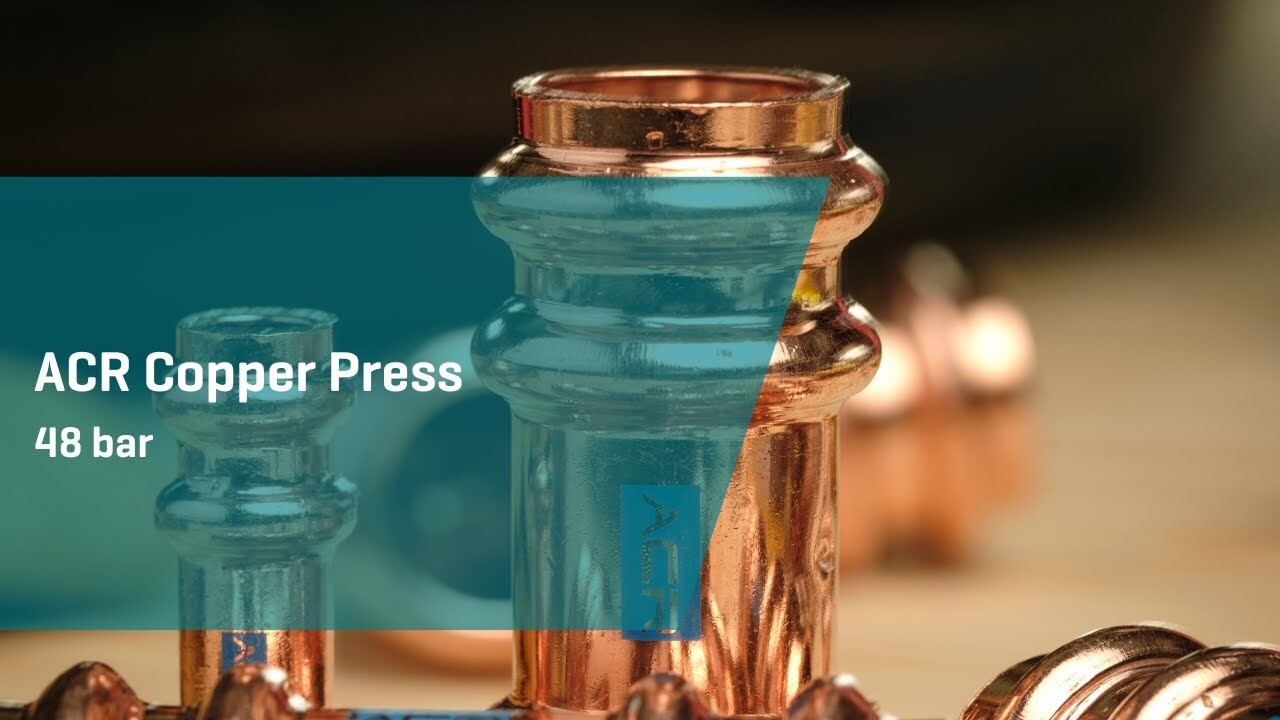

Produkttraining und Installationsanleitung für Streamline® ACR Copper Press

Hochdruckbedingungen, wie sie u.a. in Kälte- und Kühlkreisläufen auftreten, erfordern besondere Sorgfalt bei der Verarbeitung der Rohrleitungssysteme. Gleichzeitig muss ein Entweichen des Kältemittels aus ökologischen und wirtschaftlichen Gründen vermieden werden. ACR Copper Pressfittings werden nach höchsten Qualitätsstandards hergestellt und verfügen über zahlreiche Sicherheitsfeatures, die konventionelle Produkte nicht aufweisen. Mindestens ebenso wichtig sind jedoch die fachgerechte Lagerung, der Transport und die Installation vor Ort.

1. Anwendungsgebiete und Grundlagen

Streamline® ACR Copper Pressfittings sind für den Einsatz in HLK-/HVACR- und VRV/VRF-Anwendungen, in Wärmepumpen und ähnlichen Kreisläufen geeignet. Sie sind in Abmessungen von 1/4" bis 1 3/8" Außendurchmesser erhältlich. Die Fittings sind für die Verbindung von harten und halbharten Kupferrohren von 1/4" bis 1 3/8" sowie von weichen (geglühten) Kupferrohren bis 7/8" ausgelegt. ACR Copper Pressfittings bestehen aus einem mechanischen Pressfitting aus Kupfer (CU-DHP / CW0024A, Minimum 99,9 % reines Kupfer für den Körper) und werkseitig installierten schwarzen HNBR-Dichtringen. Die Fittings sind für einen maximalen Betriebsdruck von 48 bar ausgelegt.

Bitte beachten Sie, dass ACR Copper Press-Fittings nicht mit Fittings anderer Hersteller verbunden werden dürfen.

Unsere ausführliche Produktbroschüre steht Ihnen ebenfalls zum Download zur Verfügung. Bei Fragen zur Anwendung, zum Produkt oder zu Werkzeug hilft Ihnen unsere Technische Anwendungsberatung (technik@sanha.com | 02054 925 170) gerne weiter.

Jetzt herunterladen

2. Installation durch geschulte Fachkräfte

ACR Copper Pressfittings müssen von geschulten Fachleuten installiert werden, die ausschließlich die vom Hersteller zugelassenen Werkzeugen, Backen und Schlingen verwenden und mit diesen vertraut sind.

3. Installation

Bevor Sie mit der Herstellung Ihrer Verbindung beginnen, benötigen Sie folgendes Zubehör:

Streamline® ACR Copper Press Fitting oder Fittings, Kupferrohr, Rohrabschneider, Entgrater, Schleifpapier mittlerer Körnung, Streamline® ACR-Tiefenlehre oder Maßband, passendes Presswerkzeug und ACR-Pressbacke & -schlinge, Permanentmarker.

Schneiden Sie das Rohr mit einem Rohrabschneider oder einer Feinzahnsäge rechtwinklig ab.
Entgraten Sie den Innen- und Außendurchmesser des Rohrs mit einem Entgratungswerkzeug. Stellen Sie sicher, dass die Rohrenden frei von Graten oder scharfen Kanten sind.
Reinigen und glätten Sie die Rohroberfläche mit Schleifpapier und einem Reinigungsvlies. Die Rohroberfläche muss frei von Vertiefungen, Kratzern, Verformungen und Verschmutzungen sein.
Markieren Sie die richtige Einstecktiefe des Fittings mit einer Streamline® ACR Einstecktiefen-Lehre auf dem Rohr. Sie können auch ein Maßband verwenden und sich an der Einstecktiefe-Tabelle auf der Rückseite des Beutels orientieren.
Nehmen Sie den Fitting aus der versiegelten Verpackung und prüfen Sie, ob es vollständig sauber ist. Überprüfen Sie beide Enden, um sicherzustellen, dass die Dichtringe in jeder Sicke vorhanden, sauber und unbeschädigt sind. Selbst kleine Schmutzteilchen können die Dichtheit der Verbindung gefährden!
Drehen Sie den Fitting beim Aufschieben auf das Rohr leicht. Schieben Sie ihn vollständig bis zur Markierung oder bis zum Anschlag auf. Der Außenrand muss mit der markierten Einstecktiefe übereinstimmen.
Setzen Sie eine passende Pressbacke in eine kompatible Pressmaschine ein und positionieren Sie die Backe im rechten Winkel zum Rohr über beiden Sicken.
Die Pressmaschine muss eine Mindest-Presskraft von 32 Kilonewton und einen Hub von 40 mm aufweisen. Für 1 1/8" und größere Abmessungen verwenden Sie eine entsprechenden ACR-Pressschlinge, eine Zwischenbacke und eine kompatible professionelle Pressmaschine.
Platzieren Sie die Pressschlinge bzw. -backe über beide Sicken im rechten Winkel zum Rohr. Starten Sie den Pressvorgang an der Maschine.
Prüfen Sie die Verbindung mit der ACR-Lehre zwischen den Sicken auf festen Sitz.

4. Weitere Installations- und Sicherheitshinweise

Wenn Sie Kratzer oder Beschädigungen (egal welcher Art) auf dem Rohr sehen, schneiden Sie das Rohr hinter der Beschädigung ab und beginnen Sie mit den Montageschritten.
Bewahren Sie die Fittings stets in verschlossenen Beuteln mit Reißverschluss auf, um sie vor Verunreinigungen zu schützen.
Halten Sie einen Mindestabstand zwischen zwei gepressten Fittings ein.
Eine Übersicht geeigneter Rohre finden Sie in unserer Broschüre.
Drücken Sie die Rohrenden nicht mit Gewalt zusammen, bevor Sie die Verbindung herstellen. Verbindungen sollten nur an einer unbelasteten Rohrleitung vorgenommen werden.
Beenden Sie den gesamten Presszyklus des Werkzeugs.
Pressen Sie keinen ACR Copper Pressfittings mehr als einmal.
Die Rohrleitung muss vor dem Verpressen des Fittings ausgerichtet werden, nicht danach.
Drehen Sie die Verbindungen nach dem Verpressen nicht mehr.
Tragen Sie immer Augen- und Handschutz.

Verpressung

Die Verpressung erfolgt mit speziellen Pressbacken bzw. einer Pressschlinge (ab 1 1/8"). Die Werkzeuge verfügen über eine "Doppelkontur", mit der Fitting und Rohr an gleich drei Punkten sicher verpresst werden (Tri-Lock^TM).

Durch die Konstruktion entsteht ein besonders rundes Pressbild und somit eine einheitlichere, sichere Verpressung. Zudem sind ACR Copper Pressfittings ebenso hart wie Lötfittings – nicht weich und nicht anfällig für Beschädigungen durch Herunterfallen o.ä. Bitte beachten Sie, dass gemäß International Mechanical Code (IMC) und Uniform Mechanical Code (UMC) mechanische Verbindungen nicht für geglühte Kupferrohre mit einem Außendurchmesser von mehr als 7/8" verwendet werden dürfen.

Werkzeuge, Pressbacken und -schlingen

Grundsätzlich können Pressmaschinen mit 32 kN Presskraft und einem Hub von 40 mm verwendet werden. Es ist wichtig, die Herstellerrichtlinien für die beste Verwendung sowie für die erforderliche und regelmäßige Wartung sowohl des Werkzeugs als auch der in Rohrleitungssystemen aus Kupfer verwendeten Backen und Schlingen zu befolgen. Bei Nichtbeachtung kann die Garantie des Werkzeug- und Backenherstellers erlöschen und das Verpressen von Fittings unsachgemäß erfolgen.

Beispiele für Pressbacken von 1/4” – 1 3/8”

Kompatibel mit z. B.:

Milwaukee® M18™ FORCE LOGIC™ 29220
Milwaukee® M18™ Long Throw 2773-20L
Ridgid® RP300 Serie 320-E, RP 330-B, RP 330-C oder RP 340, RP 350
Dewalt® DCE200M2
Hilti NPR 32-A
REMS 579011, 579010, 571014, 576011, 576010, 577010, 57211
Klauke® UAP Series
Novopress ECO 203, ACO 203, EFP 203, ACO 203XL
Rothenberger ROMAX 3000, 4000 & AC ECO

Weitere Informationen zu den Werkzeugen und/oder Backensätzen der Hersteller finden Sie auf den jeweiligen Websites der einzelnen Hersteller. Die von den einzelnen Werkzeug- und Backenherstellern empfohlenen Wartungs- und Kalibrierungszeitpläne variieren. Befolgen Sie unbedingt die Anweisungen, die für die Marke des verwendeten Werkzeugs und Backen- bzw. Schlingensatzes gelten.

Prüfung und Lecksuche

Nach der Installation von Streamline® ACR Press Fittings muss das System auf Dichtheit geprüft werden. Dies kann durch eine Druckbeaufschlagung des Systems mit trockenem Stickstoff auf mindestens 50 % des maximalen Betriebsdrucks des Systems (bis zu 48 bar) erfolgen. Wird der Druck über einen längeren Zeitraum (bis zu 24 Stunden) aufrechterhalten, müssen eventuell auch Temperatureinflüsse berücksichtigt werden. Lecks im System können mit einem Prüfgas und einem elektronischen Lecksuchgerät aufgespürt werden. Alle festgestellten Lecks müssen entfernt und ersetzt werden. Wenn ein Fitting ausgetauscht wird, sollten die Installateure die Oberfläche des Rohrs sorgfältig untersuchen, bevor sie ein anderes Fitting verwenden, um sicherzustellen, dass ein Längskratzer oder ein anderer Oberflächenfehler nicht zu einem weiteren Leck führt. Es ist nicht zulässig, das Ende eines undichten Fittings zu löten. Führen Sie nach einer Reparatur immer eine Druckprüfung durch. Die bundes-, landes- und ortsüblichen Vorschriften für die Installation und Prüfung müssen stets beachtet werden.

Quick facts

Breites Angebot an Fittings für moderne HVACR-Anwendungen
Erhältlich in Durchmessern von 1/4″ bis 1-3/8″
Einziger Pressfitting der Branche mit T.R.A.P.™-Technologie und DualSeal™-Ringdesign
Verpackt in sauberen, klaren, wiederverschließbaren Beuteln
Erhältlich in praktischen Packungsgrößen
Ähnliche Muster und Längen wie herkömmliche Hartlötfittings aus Kupfer
Kompatibel mit R410A und zahlreichen anderen gebräuchlichen Kältemittelgasen und -ölen
Passende Pressbacken sind bei NovoPress® erhältlich
Die Backen sind mit den führenden Presswerkzeugen auf dem Markt kompatibel

Betriebsbedingungen

Betriebsdruck: 48 bar max
Betriebstemperatur: -40 °C bis 120 °C
Maximale thermische Belastung Dichtring: -40 °C to 150 °C

Zulassungen & Zertifikate

UL 207
UL 1963
International Mech. Code (IMC)
International Res. Code (IRC)
Uniform Mech. Code (UMC)
ASHRAE 15
ASME B31.5
CSA C22.2

Zugelassene Kältemittel

R-125, R-134a, R-32, R-404A, R-407A, R-407C, R-407F, R-407H, R-410A, R-417A, R-421A, R-422B, R-422D, R-427A, R-438A, R-444A, R-447A, R-447B, R-448A, R-449A, R-450A, R-452A, R-452B, R-452C, R-454A, R-454B, R-454C, R-457A, R-459A, R-507A, R-513A, R-513B, R-718, R-32, R-1234ze, R-1234yf, R-290, R-600A
