Systembeschreibung
Streamline® ACR Copper Press Fittings sind moderne Pressfittings für zahlreiche Kälte- und Kühlanwendungen (HVACR, VRV und VRF, Wärmepumpen u.a.) bis 48 bar.

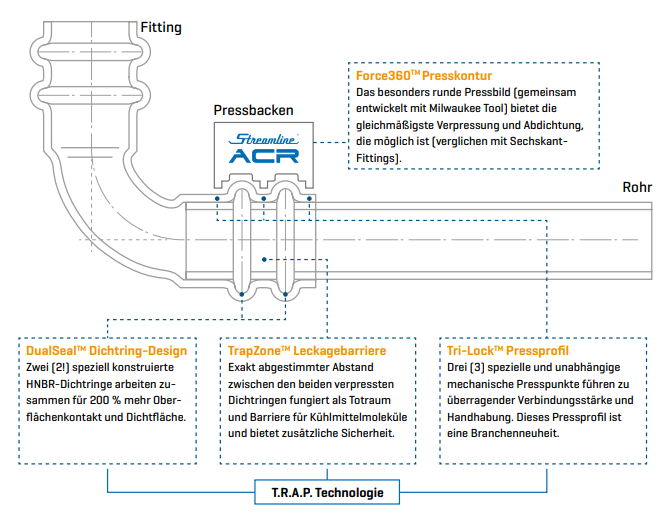

Doppelte Sicherheit durch einzigartiges Design
Die Pressfittings kombinieren eine Vielzahl einzigartiger Designfeatures und bieten so ein Höchstmaß an Sicherheit bei gleichzeitig einfacher und rascher Verarbeitung.
Nicht nur ein, sondern gleich zwei Dichtringe auf jeder Seite des Fittings sorgen für doppelte Sicherheit bei der Installation. In Kombination mit der technischen Konstruktion der Dichtringe führt dies zu 200 % mehr Oberflächenkontakt und dichtet die Verbindung optimal ab. Der genau abgestimmte Abstand zwischen den Dichtungsringen schafft eine Auffangzone, die für zusätzlichen Leckageschutz sorgt.
Das Ergebnis ist ein HVACR-Presssystem mit einem Grad an Dichtheit, der seinesgleichen sucht.
Eine Liste aller Presswerkzeuge, die kompatibel mit den ACR-Pressbacken bzw. -Pressschlingen sind finden Sie auf unserer Trainingsseite.
Produkte
Warum zwei Dichtungen?
Kältemittelmoleküle sind aufgrund ihrer geringen Größe bekanntermaßen schwer einzudämmen. Daher entwickelte das Team das branchenweit erste DualSealTM-Design. Der zweite Dichtungsring sowie der Zwischenraum zwischen den beiden Ringen dienen als sekundärer Dichtungsmechanismus. Die exakt bemessene Distanz zwischen den Dichtringen schafft eine Sperrzone bzw. weitere Barriere für Kältemittelmoleküle.
Für alle gängigen Kupferrohre & Kältemittel
Streamline® ACR Copper Press Fittings ermöglichen und erleichtern die sichere, langlebige Installation von Kälte- und Kühlanwendungen mit einer Vielzahl von Kältemitteln und sind für die Verbindung mit allen Kupferrohren der Typen ACR, K, L, hart und weich zugelassen.
Zugelassene Kältemittel:
R-32, R-125, R-134a, R-290, R-404A, R-407A, R-407C, R-407F, R-407H, R-410A, R-417A, R-421A, R-422B, R-422D, R-427A, R-438A, R-444A, R-447A, R-447B, R-448A, R-449A, R-450A, R-452A, R-452B, R-452C, R-454A, R-454B, R-454C, R-457A, R-459A, R-507A, R-513A, R-513B, R-600A, R-718, R-1234ze, R-1234yf
Bitte beachten Sie die jeweils aktuelle Fassung der Verordnung (EU) 517/2014 über fluorierte Gase, welche Kältemittel verwendet werden dürfen.
Rasche und sichere Verarbeitung
Die Verpressung erfolgt mit speziellen Pressbacken bzw. einer Pressschlinge (ab 1 1/8"). Die Werkzeuge verfügen über eine "Doppelkontur", mit der Fitting und Rohr an gleich drei Punkten sicher verpresst werden (Tri-LockTM). Bitte sprechen Sie uns an, wenn Sie entsprechendes Werkzeug benötigen!
Durch die Konstruktion entsteht ein besonders rundes Pressbild und somit eine einheitlichere, sichere Verpressung. Zudem sind ACR Copper Press Fittings aus CU-DHP / CW0024A mit min. 99,9% reinem Kupfer ebenso hart wie Lötfittings – nicht weich und nicht anfällig für Beschädigungen durch Herunterfallen o.ä.
Bitte beachten Sie, das ACR Copper Press-Fittings nicht mit Fittings anderer Hersteller verbunden werden dürfen.
Keine Verwechslungsgefahr
Durch die doppelte Sicke wird sofort ersichtlich, dass ACR Copper Press Fittings nicht für herkömmliche Anwendungen wie Trinkwasser vorgesehen sind. Zusätzliche Sicherheit gegen eine Verwechslungsgefahr mit anderen Pressfittings bieten die eindeutige Markierung in blau sowie der Schriftzug „ACR“– damit ist sofort klar, dass es sich um Anwendungen im Bereich Kälte und Kühlung handelt.
Wichtig: Hinweis zur Sauberkeit
ACR Copper Press-Fittings sind in sauberen, wiederverschließbaren Beuteln verpackt. Sie müssen bis zur fertigen Installation sauber und frei von Verunreinigungen bleiben und dürfen erst kurz vor der Installation entnommen werden. Auch kleinere Verschmutzungen können dazu führen, dass die Verbindung nicht vollständig geschlossen ist.
| ACR Copper Press | |
| Abmessungen | 1/4" - 1 3/8" |
| Betriebsdruck | bis 48 bar |
| Betriebstemperatur | -40 - +120 °C |
Umfangreiche Vorteile
- Einziger Fitting mit doppelter Sicke und DualSeal™-Technologie
- Umfangreiches Angebot an Fittings für moderne Kälte- und Kühlanwendungen
- Verfügbar in den Abmessungen ¼“ – 1 3/8“
- Besonders rundes Pressbild
- Hohe Sicherheit gegen Leckage von Kältemittel
- Kompatibel mit R410a, R32 und vielen anderen Gasen
- Vergleichbare Längen wie herkömmliche Lötfittings
- Einziger Fitting mit drei Presspunkten für eine haltbarere Verbindung und mehr strukturelle Integrität
- Spezielle Pressbacken und -schlingen für die Dreipunktverpressung erhältlich (Katalognummern 8WNO4949 PSB / 8WNO4951 PSL, Mietservice wird angeboten)
- Eindeutige Markierung, keine Verwechslung mit anderen Fittings
- Verschiedene Revit-Formate und CADmep erhältlich
- in sauberen, klaren, wiederverschließbaren Beuteln und in praktischen Größen verpackt
Einsatzbereiche
Weitere Anwendungen auf Anfrage.
Streamline® ist eine Marke und eingetragenes Warenzeichen (®) von Mueller Streamline Co / Mueller Industries. Alle Rechte vorbehalten.
Haben wir Sie überzeugt? Oder Sie haben spezielle Fragen zur Installation, zu den Fittings, Dimensionen, Einsatzbereichen oder anderem?
Dann rufen Sie uns jetzt an (02054 925 170) oder mailen uns an technik@sanha.com! Unsere Kollegen stehen Ihnen gerne mit Rat und Tat zur Seite.
Zertifikate
| Land | Zertifizierer | Download |
|---|---|---|
|
ACR Copper Press | UL(USA) |
