Ciepło ze ścian
Ogrzewanie płaszczyznowe stało się jedną z najbardziej popularnych metod ogrzewania pomieszczeń. Dlatego w naszej ofercie znajdą Państwo ogrzewanie ścienne w postaci paneli grzewczych, zapewniające wyjątkowy komfort cieplny i wysoką efektywność energetyczną.
Panele grzewcze - to forma ogrzewania płaszczyznowego dostarczana jako gotowy moduł do suchej zabudowy. Po zamontowaniu panel można ukryć np. pod cienką warstwą gładzi gipsowej lub poprzez malowanie, tapetowanie, czy płytowanie. Panele świetnie nadają się zarówno do zastosowań w nowych budynkach, jak i podczas remontów i renowacji.
System ogrzewania ściennego zapewnia przyjemny mikroklimat w pomieszczeniu dzięki przekazywaniu ciepła na drodze promieniowania, a nie klasycznej konwencji. Dzięki temu średnią temperaturę pomieszczenia można obniżyć o około. 3-4°C, co oznacza oszczędność 15-20 % kosztów ogrzewania.
Ścienne panele grzewcze można łączyć zarówno z wszystkimi konwencjonalnymi, jak również z niskotemperaturowymi źródłami ciepła, jak pompy ciepła, czy kotły kondensacyjne.
Budowa paneli
Ścienny panel grzewczy SANHA - to gotowy element, który montuje się bezpośrednio na przegrodach. Panel otacza solidna stalowa rama ze stali ocynkowanej, wewnątrz której znajduje się wzmocniona specjalną siatką wylewka, w którą zatopiona jest rura wielowarstwowa (PE-RT/AL/PE-HD). Wylewkę stanowi specjalna zaprawa o podwyższonej przewodności cieplnej. Całość pokryta jest solidnym papierem kartonowym.
Montaż
Panele można montować zarówno na ścianach murowanych, drewnianych lub też w metalowych konstrukcjach nośnych, jak samodzielna ścianki działowe. W przypadku ścian zewnętrznych należy przestrzegać wymagań dotyczących izolacji cieplnej budynków.
Jeśli współczynnik przenikania ciepła U ściany zewnętrznej przekracza 0,45 W/m2K, to zaleca się montaż z zastosowaniem dodatkowej izolacji. W przypadku ścian wewnętrznych dodatkowa izolacja nie jest wymagana.Należy jednak brać pod uwagę przenikanie ciepła do sąsiednich nieogrzewanych pomieszczeń. Możliwy jest również montaż modułów na ścianach skośnych i poddaszach o minimalnym nachyleniu 45°, pod warunkiem zastosowania odpowiednich mocowań. Na ścianach pionowych panele można układać w dowolnym kierunku (pionowo lub poziomo), wykorzystując w ten sposób każde dostępne miejsce. Panele mogą być używane jako samodzielne systemy grzewcze lub w razie potrzeby łączone z innymi systemami ogrzewania płaszczyznowego i/lub konwencjonalnymi systemami grzewczymi.
Oszczędność miejsca
W przeciwieństwie do klasycznych grzejników, ścienne moduły grzewcze znikają w ścianie, pozostawiając miejsce na aranżację wnętrz. Dotyczy to nie tylko pomieszczeń mieszkalnych, ale także budynków komercyjnych i przemysłowych.
Połączenie równoległe czy szeregowe.
W zależności od potrzeb panele można łączyć zarówno równolegle, jak i szeregowo.
Połączenie równoległe
W przypadku połączenia równoległego należy zwrócić uwagę na to, aby możliwe było osobne odcięcie każdego panelu. Stosowane zawory powinny mieć możliwość regulacji i spustu, tak aby możliwe było wykonanie płukania, odpowietrzania i regulacji hydraulicznej instalacji.
Połączenie szeregowe
W przypadku połączenia szeregowego wymagany jest tylko centralny zawór odcinający/regulacyjny z kurkiem spustowym dla jednej sekcji paneli. Podczas doboru średnic przewodów należy uwzględnić wyższą stratę ciśnienia oraz opór przewodu łączącego i złączek. Więcej informacji można uzyskać w dziale technicznym pod adresem techniczne@sanha.com / +48 76 8573201 lub na stronie www.sanha.com.
Montaż : Informacje ogólne
W zależności od wielkości modułu, do transportu i montażu paneli potrzeba od 1 do 2 osób. Z każdym modułem grzewczym SANHA należy obchodzić się podobnie, jak z płytami karton- gips, tzn. w szczególności należy go chronić przed wilgocią. Modułów nie wolno umieszczać na przewodach przyłączeniowych. Podczas transportu pojedynczych modułów należy unikać zginania. Dlatego należy przenosić je bokiem. Ponadto na każdym module znajduje się banderola z instrukcją montażu, którą należy usunąć po skończonej pracy.

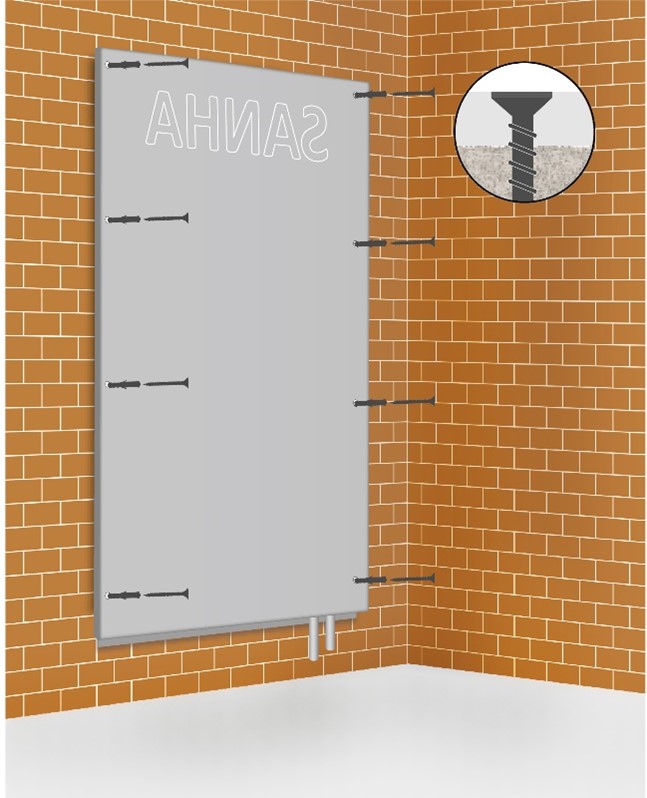

Ścienny moduł można łatwo zamontować na szynie montażowej w murze jak iw profilach aluminiowych.
Do prostego, bezpiecznego i szybkiego montażu paneli dostępne są odpowiednie zestawy montażowe, które zawierają niezbędne śruby i kołki. W zależności od podłoża dostępne są osobne zestawy do montażu na murze, na ścianach drewnianych i na stelażach do płyt kartonowo-gipsowych. W nowo wznoszonych budynkach zaleca się układanie przewodów przyłączeniowych w konstrukcji stropu. W przypadku renowacji starych obiektów istnieje możliwość prowadzenia podłączenia modułów np. w listwie przypodłogowej, tak aby przewody przyłączeniowe nie były widoczne.
Montaż na stelażu
1. Szynę montażową z „Zestawu mocującego ściennego modułu grzewczego do ramy stelażowej, nr art. 1WHBST” wyrównaj na żądanej wysokości montażowej za pomocą dostarczonych śrub i poziomicy i przymocuj poziomo na ramie stelaża. Zalecamy wybór profilu o zwiększonej grubości ze względu na ciężar paneli. Stelaż powinien być mocno przymocowany do stropu i płyty podłogowej. W sprawie specjalnych warunków montażu prosimy o kontakt z Działem Technicznym pod numerem +48 76 857 29 00.
2. Umieść panel na szynie i dociśnij do stelażu.
3. Za pomocą dostarczonych w zestawie wkrętów samogwintujących 4,2 x 45 mm zamocuj panel w zaznaczonych punktach. Wkręty powinny być zlicowane z modułem lub wpuszczone w moduł na max. 1,0 mm.
4. Na koniec zaszpachluj wywiercone otwory i krawędzie styku.
Montaż na drewnie
1. Ustaw szynę montażową z „Zestawu mocującego ściennego modułu grzewczego do drewna, nr art. 1WHBSH” na żądanej wysokości montażowej za pomocą dołączonych śrub 5,0 x 50 mm i poziomicy i zamontuj poziomo na ścianie.
2. Następnie umieść moduł na szynie i dociśnij go do ściany. Nawierć otwory na śruby w zaznaczonych punktach za pomocą wiertła 3 mm.
3. Moduł mocuje się w zaznaczonych punktach za pomocą dostarczonych wkrętów 5,0 x 60 mm. Wkręty powinny być zlicowane z modułem lub wpuszczone w moduł na max. 1,0 mm.
4. Na koniec zaszpachluj wywiercone otwory i krawędzie styku.
Montaż na poddaszach skośnych
1. Zu Beginn wird die Montageschiene aus dem „Befestigungsset Wandheizungsmodul für Holz, Art.-Nr. 1WHBSH“ auf der gewünschten Montagehöhe mit den dafür vorgesehenen 5,0 x 50 mm Schrauben mit Hilfe einer Wasserwaage ausgerichtet und waagerecht an der Wand montiert.
2. Anschließend wird das Modul auf der Schiene abgestellt und an die Wand gedrückt. An den markierten Stellen sind die Schraublöcher mit einem 3 mm Bohrer vorzubohren.
3. Mit den dafür vorgesehenen 5,0 x 60 mm Schrauben wird das Modul an den markierten Stellen befestigt. Die Schrauben sollten dabei bündig mit dem Modul abschließen oder max. bis zu 1,0 mm im Modul versenkt werden.
4. Zum Ende werden die Bohrlöcher und die Stoßkanten gespachtelt.
Montaż na poddaszach skośnych
Do montażu modułów na połaciach dachowych o minimalnym nachyleniu 45° potrzebne są 3 osoby. W zależności od podłoża montaż odbywa się analogicznie, jak w przypadku ściany drewnianej lub stelaża do suchej zabudowy.
Montaż poprzeczny
W zależności od podłoża należy dobrać odpowiednie zestawy montażowe. W przypadku ściennych modułów grzewczych WH200 i WH250 konieczne jest zamontowanie drugiej szyny montażowej. Jest ona montowany na tej samej wysokości, w odległości 300 mm dla typu WH200 i 500 mm dla typu WH250 od pierwszej szyny. Pozostała część instalacji jest identyczna jak w przypadku instalacji pionowej.
Dodatkowe powierzchnie wiercenia
Jeśli nie ma możliwości zamocowania paneli w zaznaczonych miejscach (np. na połaciach dachowych), można wykorzystać dodatkową powierzchnię z gwarancją , że rury grzejne nie zostaną uszkodzone. Dokładne rozmieszczenie bezpiecznych obszarów wiercenia przedstawia ilustracja Jako dodatkową pomoc SANHA oferuje elektroniczny lokalizator rur (numer pozycji 1WHLS).
Podłączenie przewodów zasilających i powrotnych
W ramach gwarancji do przewodów łączących ścienne panele należy stosować wyłącznie oryginalne złączki SANHA z serii 3fit®-Press i/lub 3fit®-Push z dopuszczonymi narzędziami zaciskowymi do rur wielowarstwowych 16 x 2 mm.
Jeśli do przewodów przyłączeniowych stosowane są złączki innych systemów zaciskanych lub wtykanych, w celu zachowania gwarancji na system należy przeprowadzić „kompatybilne z systemem rozdzielenie instalacji”. W tym celu należy zastosować linie modułowe z zestawami przyłączeniowymi SANHA do systemów zaprasowywanych art. nr. 1WHASPF lub do systemów wtykowych art.nr. 1WHASSF. Przejście do innego systemu następuje wtedy na złączu z gwintem wewnętrznym zestawu przyłączeniowego. Panele ścienne SANHA są zwykle łączone szeregowo w jednym pomieszczeniu. Odcinek łączący dwa panele również należy wykonać przy użyciu rur i złączek SANHA. Od zasilania pierwszego i powrotu ostatniego modułu przewody przyłączeniowe są prowadzone do rozdzielacza lub źródła ciepła.
Łączenie rur złączkami zaciskanymi SANHA 3fit®-Press
1. Przyciąć wielowarstwową rurę pod kątem prostym do osi środkowej za pomocą odpowiedniego obcinaka do rur.
2. Wybrać narzędzie do gratowania i kalibracji odpowiednie dla średnicy rury, włożyć je do rury na pełną głębokość i ostrożnie obróć zgodnie z ruchem wskazówek zegara. To kalibruje i fazuje koniec rury w jednej operacji. Usunąć wszelkie opiłki z końca rury po zakończeniu operacji.
3. Wcisnąć złączkę na rurę do wyczuwalnego oporu. Sprawdzić poprawność ułożenia rury przez otwór w tulei zaciskowej - rura musi sięgać do ogranicznika kształtki! Nałożyć szczękę zaciskową szerokim rowkiem na plastikowy pierścień złączki. Sprawdzić koniec rury pod kątem czystości i właściwego gratowania (widoczne po sfazowaniu obwodowym pod kątem 15°).
4. Uruchomić zaciskarkę – proces zaciskania jest pomyślnie zakończony tylko wtedy, gdy szczęki są całkowicie zamknięte.
Łączenie za pomocą złączek wtykowych SANHA 3fit®-Push
1. Przyciąć wielowarstwową rurę pod kątem prostym do osi środkowej za pomocą odpowiedniego obcinaka do rur.
2. Wybrać narzędzie do gratowania i kalibracji odpowiednie dla średnicy rury, włożyć je do rury na pełną głębokość i ostrożnie obróć zgodnie z ruchem wskazówek zegara. To kalibruje i fazuje koniec rury w jednej operacji. Usunąć wszelkie opiłki z końca rury po zakończeniu operacji.
3. Wsunąć złączkę osiowo na rurę do oporu. WAŻNE: Złączkę włożyć osiowo tak, aby nie można było wypchnąć pierwszego pierścienia uszczelniającego.
4. W ostatnim kroku należy podłączyć poszczególne ścienne moduły grzewcze do rozdzielacza obiegu grzewczego.
