Streamline® ACR Copper Press (Serie 32000) | Miedź
Opis systemu

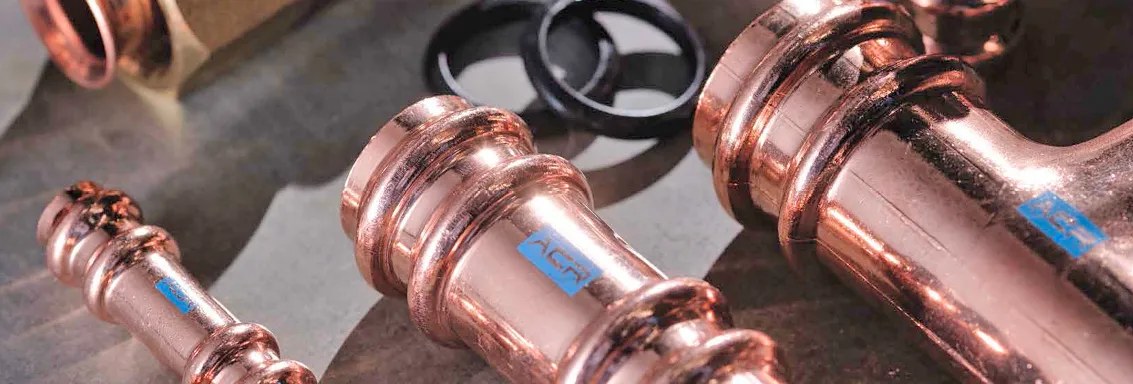

Złączki Streamline® ACR Copper Press to nowoczesne złączki zaprasowywane do wielu zastosowań chłodniczych i klimatyzacji (HVACR, VRV i VRF) do 48 barów.

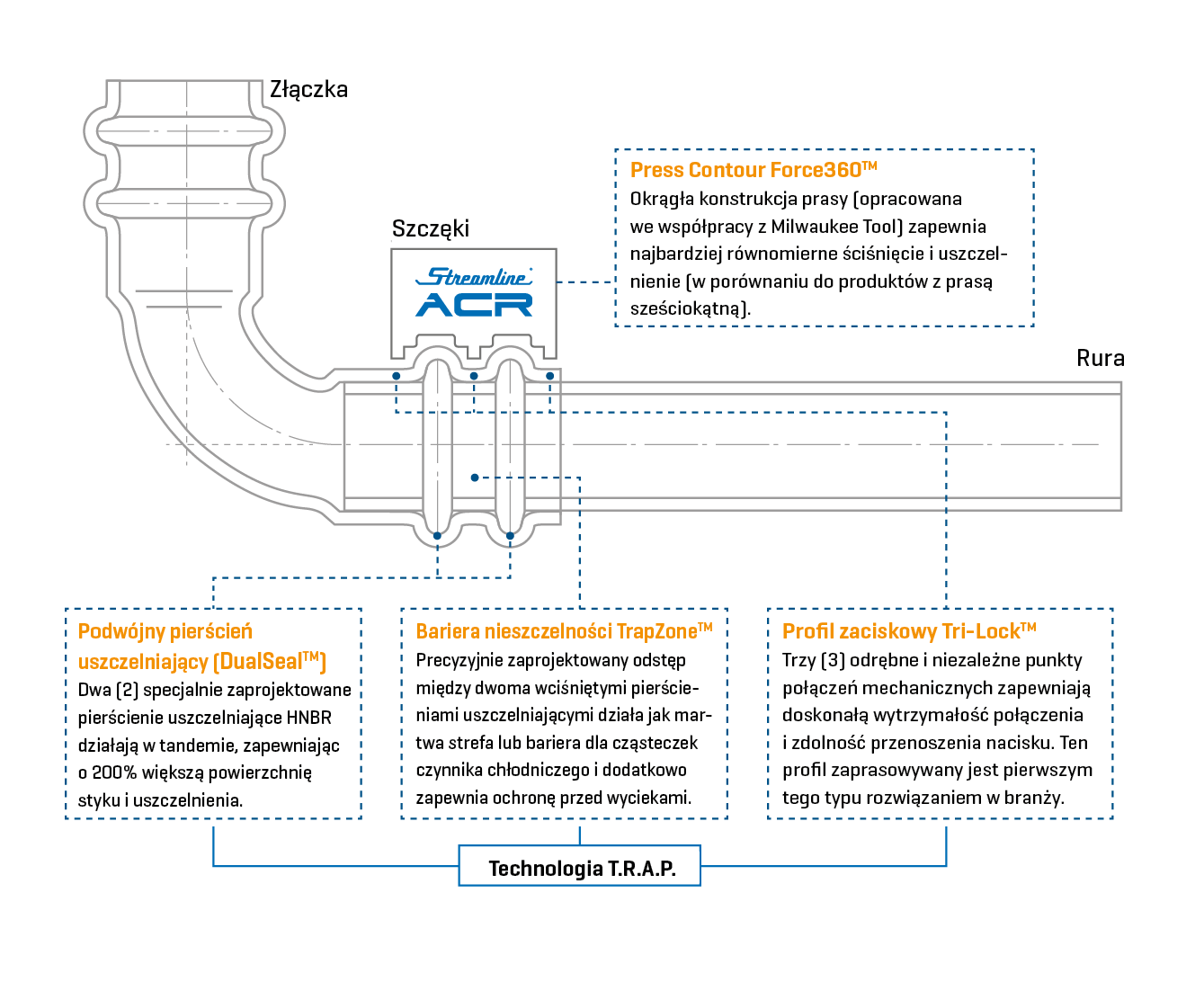

Podwójne bezpieczeństwo, unikalny design
Złączki zaprasowywane łączą w sobie wiele unikalnych cech konstrukcyjnych, aby zapewnić najwyższy poziom bezpieczeństwa przy łatwej i szybkiej instalacji.
Nie jeden, a dwa pierścienie uszczelniające po każdej stronie kształtki zapewniają podwójne bezpieczeństwo połączenia. To, w połączeniu z ogólną konstrukcją techniczną, daje o 200% większy kontakt powierzchniowy i optymalnie uszczelnia połączenie. Precyzyjnie wyrównana odległość między pierścieniami uszczelniającymi tworzy strefę pułapki, która zapewnia dodatkową ochronę przed wyciekiem.

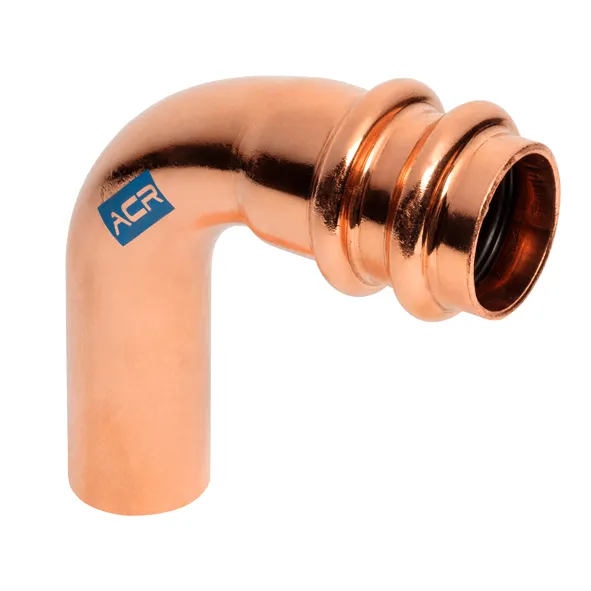

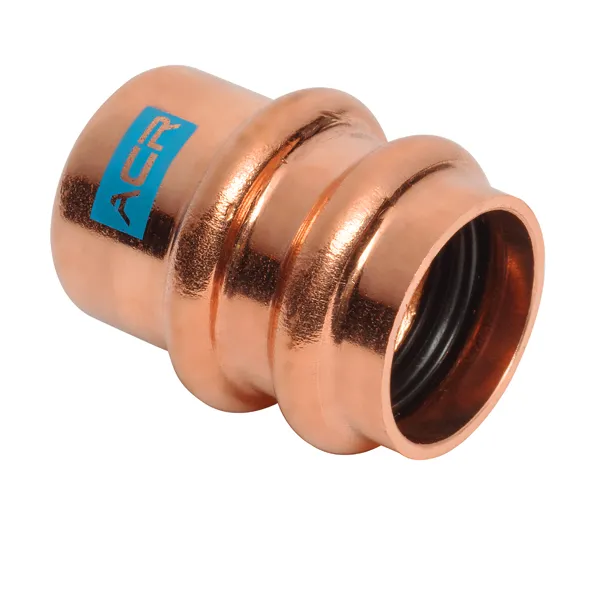

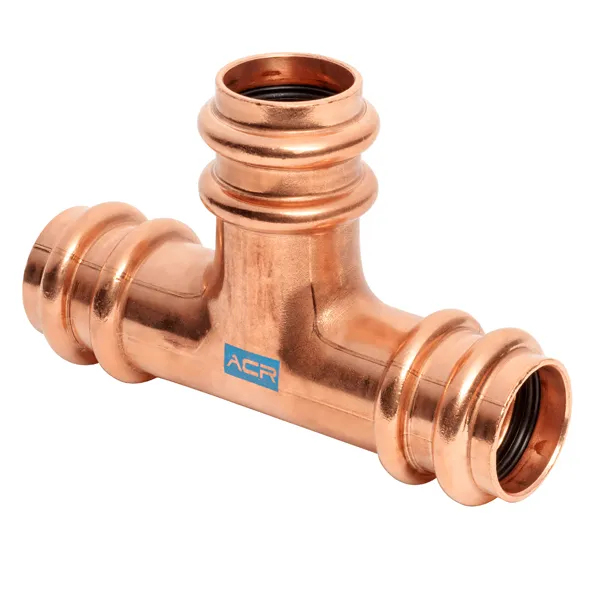

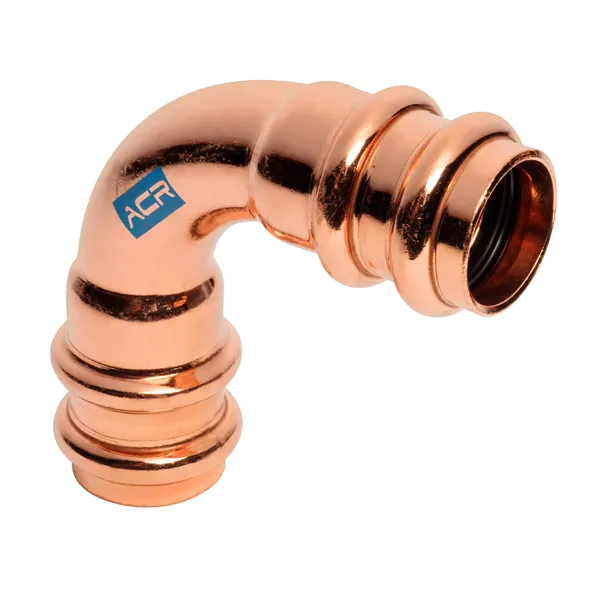

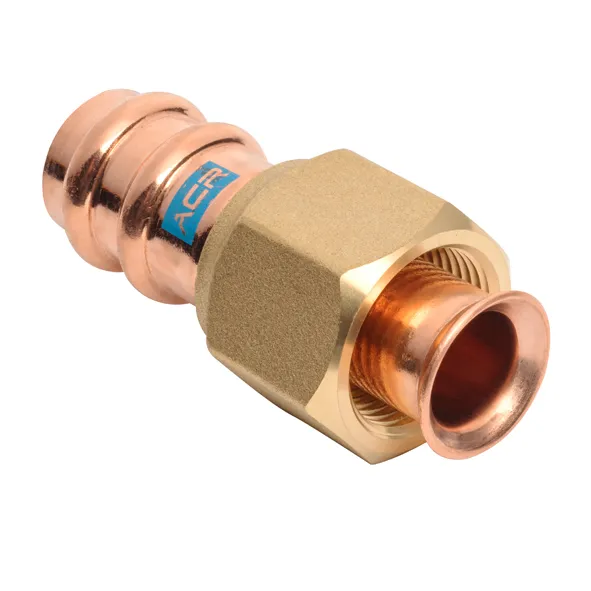

Produkty
Dlaczego dwie uszczelki?
Cząsteczki czynnika chłodniczego są trudne do uwięzienia ze względu na ich mały rozmiar. Właśnie dlatego zespół opracował pierwszą w branży konstrukcję DualSealTM. Drugi pierścień uszczelniający i przestrzeń pomiędzy dwoma pierścieniami służą jako dodatkowy mechanizm uszczelniający. Precyzyjnie zmierzona odległość między pierścieniami uszczelniającymi tworzy strefę bariery, która służy jako kolejna bariera dla cząsteczek czynnika chłodniczego.
Rezultatem jest system HVACR wtłaczany o stopniu szczelności niespotykanym na rynku.
Do wszystkich popularnych rur miedzianych i czynników chłodniczych
Złączki miedziane ACR umożliwiają i upraszczają instalację urządzeń chłodniczych z szeroką gamą czynników chłodniczych i są zatwierdzone do połączeń ze wszystkimi rurami miedzianymi ACR, K, L, twardymi i miękkimi.
Zatwierdzone czynniki chłodnicze:
R-32, R-125, R-134a, R-290, R-404A, R-407A, R-407C, R-407F, R-407H, R-410A, R-417A, R-421A, R-422B, R-422D, R-427A, R-438A, R-444A, R-447A, R-447B, R-448A, R-449A, R-450A, R-452A, R-452B, R-452C, R-454A, R-454B, R-454C, R-457A, R-459A, R-507A, R-513A, R-513B, R-600A, R-718, R-1234ze, R-1234yf
Szczegółowe informacje o tym, które czynniki chłodnicze mogą być stosowane, znajdują się w aktualnej wersji rozporządzenia (UE) 517/2014 w sprawie gazów fluorowanych.

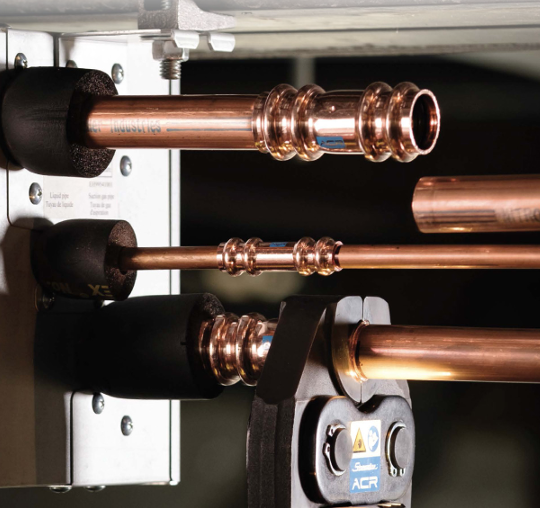

Szybka i bezpieczna instalacja
Zaciskanie odbywa się za pomocą specjalnych szczęk zaciskowych. Narzędzia posiadają „podwójny kontur”, który umożliwia pewne zaciśnięcie kształtki na rurze w trzech punktach jednocześnie (Tri- LockTM) Skontaktuj się z nami, jeśli potrzebujesz odpowiednich narzędzi!
Profil złączki zapewnia zbliżony do okręgu przekrój , co gwarantuje równomierny i szczelny zacisk. Wszystkie złączki ACR są wykonane z 99,9% miedzi CU-DHP/CW0024A. Materiał ten jest przez nas sprawdzony i stosowany do produkcji złączek lutowanych. Wbrew pozorom nie jest podatny na zagniecenia i inne uszkodzenia mechaniczne.
Należy pamiętać, że złączki ACR Copper Press nie mogą być łączone ze złączkami innych producentów.
Bez ryzyka pomyłki
Podwójny kontur złączek wyraźnie wskazuje, że złączki te nie są przeznaczone do konwencjonalnych zastosowań, takich jak np. instalacje wody pitnej. Mimo to wszystkie złączki serii ACR zostały dodatkowe zabezpieczenie przed pomyłką wyraźnie widocznym oznaczeniem w kolorze niebieskim oraz etykietą „ACR”. Dzięki temu widać, że złączki przeznaczone są do zastosowań chłodniczych.
ACR Copper Press | |
Wymiary | 1/4" - 1 3/8" |
Ciśnienie robocze | do 48 bar |
Temperatura pracy | -40 - +120 °C |
Przegląd zalet:
- montaż tylko z podwójnym profilem i technologią DualSeal™;
- regularny okrągły profil zacisku;
- zapewnione bezpieczeństwo i szczelność w każdym punkcie instalacji;
- szeroka gama armatury do zastosowań chłodniczych i klimatyzacyjnych;
- dostępne w wymiarach ¼" - 1 3/8";
- kompatybilność z R410a, R32 i wieloma innymi czynnikami chłodniczymi;
- porównywalne długości do tradycyjnych złączek lutowanych;
- dedykowane narzędzia - szczęki zaciskowe, pętle zaciskowe, z siłą zaciskową 32 kN;
- szczęki i pętle zaciskowe kompatybilne ze standardowymi zaciskarkami;
- unikalne oznaczenie;
- dostępne formaty plików Revit i CAD
Właśnie zobaczyłeś, jak nasze produkty mogą uczynić Twoje życie łatwiejszym i wygodniejszym. jesteś przekonany? A może masz konkretne pytania dotyczące instalacji, asortymentu produktów lub obszarów zastosowania?
Zadzwoń do nas teraz pod numer +48 696 452 508 lub wyślij e-mail na adres techniczne@sanha.com! Zespół chętnie pomoże.
Zastosowanie
Więcej aplikacji na zamówienie.
