Univerzální použití:
7 argumentů pro pájecí tvarovky
Ve většině případů je zpracovatelem zvolen lisovaný spoj, protože se provede rychle a spolehlivě. Přesto jsou pájecí tvarovky stále hojně používány a v mnoha oblastech využití převažují nad lisovanými – v potravinářství, v rozvodech lékařských plynů nebo ve vysokotlakých rozvodech. Díky spojení tvarovky a trubky pájením, vznikne trvanlivě nepropustný spoj.
Nabízíme Vám nejen široký sortiment pájecích tvarovek vysoké kvality, které vyrábíme ve vlastních továrnách, ale podpoříme Vás ve všem, co se týká pájení, vhodného pájecího příslušenství nebo našeho plánovacího servisu.
1. Co znamená kapilární pájení?

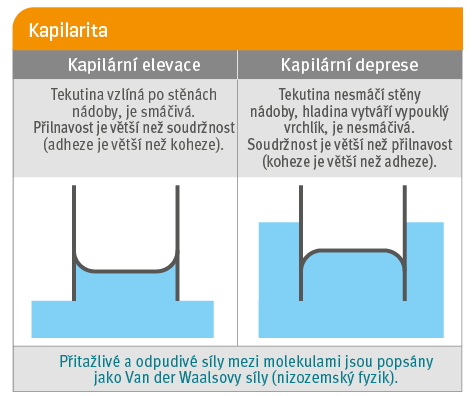

Kapilární pájení využívá stejnojmenný efekt známý z hodin fyziky: v kapiláře (vlasově tenké trubičce) stoupají kapaliny proti gravitaci – v důdledku adhezivních sil (přitažlivé síly mezi různými látkami), dokud nedojde k rovnovážnému stavu sil mezi hmotností sloupce kapaliny a kapilární silou, která vznikne tlakem naplnění kapiláry.
Princip je možno vypozorovat na pokusu s pěnovou houbou, která je položena na hladinu vody. Platí, že čím je kapilára tenčí, tím výše stoupá sloupec kapaliny.

2. Pájecí tvarovky a jejich využití
Kapilární pájecí tvarovky mají složení z:
- deoxidované mědi Cu-DHP (CW024A, min. 99,90% Cu)
- slitiny mědi jako je mosaz (Cu-Zn39Pb2, Cu-Zn40Pb2)
- červeného bronzu (CC499K, CuSn5Zn5Pb2-C)
- slitiny mědi a oceli CuFe (CuFe2P, CW107C) – pro použití ve vysokotlakých, pájených rozvodech v transkritické oblasti.
Pájecí tvarovky pro tvrdé a měkké pájení např. ze série 5000 odpovídají normě EN 1254 a jsou určeny pro použití v rozvodech topení, stlačeného vzduchu a solárních rozvodech, stejně tak (jako slitina CuFe) ve vysokotlakých rozvodech jako je chlazení. Tvarovky jsou metrické, jejich rozměr je uveden v milimetrech.
V podstatě je použití pájecích tvarovek možné i v rozvodech pitné vody, pokud jsou doloženy odpovídající certifikace. Instalace rozvodu pitné vody je povolena jen pro měkké pájení, dle DVGW-pracovní list GW 2. Naším doporučením je v rozvodech pitné vody použít lisovací, bezolovnaté tvarovky z nerezu nebo křemíkatého bronzu CuSi.
Měkké pájení je použitelné pro rozvody při provozní teplotě max. 110 °C. Pájené spoje v rozvodech plynu, kapalného plynu a oleje smí být provedeny metodou pájení natvrdo. Stejně tak musí být i v termických solárních rozvodech použito pájení natvrdo, protože v nich může stoupnout klidová teplota nad 110 °C.

3. Pájecí tvarovky pro průmysl, lékařské plyny a další
Materiál, z kterého jsou pájecí tvarovky vyrobeny, má vysokou odolnost i proti velmi agresivním tekutinám a jejich použití je tedy vhodné nejen v „běžných domácích“ rozvodech, ale také v mnoha průmyslových aplikacích.
SANHA®-pájecí tvarovky sérií 4000 a 5000 mohou být použity i v rozvodech lékařských plynů. Kvalita materiálu a výrobku je stanovena nezávislými testy a certifikacemi. Pájecí tvarovky jsou určeny pro měděné trubky (odmaštěné) dle normy EN 13348 a EN 1057, vyznačují se optimální odolností proti korozi a nízkým obsahem uhlíku.
Pájecí tvarovka v běžné praxi odolá provozní teplotě 110 °C a provoznímu tlaku až 40 barů. Povolené hodnoty provozního tlaku v rozvodech z měděných trubek a kapilárních pájecích tvarovek jsou uvedeny v normě EN 1254-1. Hodnoty se odvíjejí od provozní teploty a vnějšího průměru trubky. Tyto hodnoty tlaku jsou naprosto dostačující pro běžně používané rozvody pitné vody, plynu nebo vytápění. SANHA®-kapilární pájecí tvarovky mohou být vystaveny mnohem vyššímu tlaku. SANHA®-kapilární pájecí tvarovky v rozměru průměru do d=159 mm jsou určeny pro rozvody chlazení a klimatizace. Dle pokynu pro tlakové stroje 97/23/EG je povolený tlak do výše 45 barů – při odborné instalaci a použití pájení se stříbrem ve spojení s vhodným pojivem (viz tabulka níže).
4. Speciální rozvody chlazení v transkritické oblasti
V rozvodech chlazení je v současnosti využíváno jako chladící médium oxid uhličitý CO2(R744). CO2 je sice plyn využívaný v klimatizacích, ale až 11000krát méně škodlivější než běžné prostředky používané k chlazení (např. FCKWs). Rozvody trubek musí v tomto případě dlouhodobě odolávat velmi vysokým provozním tlakům. V nabídce máme speciální vysokotlaké tvarovky ze slitiny CuFe (RefHP®, série 29000). Tyto pájecí tvarovky mohou být použity v rozvodech s provozním tlakem až do 130 barů. Rozměry vysokotlakých tvarovek jsou udávány v palcích.
Maximální povolené hodnoty provozních tlaků v rozvodech z měděných trubek se SANHA-kapilárními pájecími tvarovkami |
|||||
---|---|---|---|---|---|
Druh spoje | Provozní teplota | Vnější průměr trubky | |||
6...28 mm | 35...54 mm | 64...108 mm | |||
Měkké pájení | 30 °C | 25 bar | 25 bar | 16 bar | |
65 °C | 25 bar | 16 bar | 16 bar | ||
110 °C | 16 bar | 10 bar | 10 bar | ||
Tvrdé pájení | 30 °C | 25 bar | 25 bar | 16 bar | |
65 °C | 25 bar | 16 bar | 16 bar | ||
110 °C | 16 bar | 10 bar | 10 bar | ||
Provedení závitu: závit na trubce: R/Rp-závit dle normy EN 10226, Upevnění závitu (ÜWM): G-závit dle ISO 228 |
Použití v oblasti chlazení a klimatizace
SANHA®-kapilární pájecí tvarovky jsou určeny pro použití v rozvodech chlazení a klimatizace. Dle pokynu pro tlakové stroje 97/23/EG je povolený tlak do výše 45 barů – při odborné instalaci a použití pájení se stříbrem ve spojení s vhodným pojivem do 54 mm při provozní teplotě do maximálně 120 °C – v takovém případě nebo v případě jiných možností využití kontaktujte naše technické poradenství.
5. Pájecí tvarovky ve všech velikostech a tvarech
Nabízíme velký výběr pájecích tvarovek – oblouky 90°, T-kusy, přechodová šroubení, nástěnky, závitové díly, násuvné díly atd. Kapilární pájecí tvarovky jsou dle normy EN 1254-1. SANHA®-kapilární pájecí tvarovky z mědi (série 5000), popřípadě přechodové díly na závitové spoje z červeného bronzu (série 4000) splňují ve všech bodech normou požadované parametry. Průběžně je dohlíženo na kvalitu výroby.
6. Co je třeba vzít v úvahu při pájení
Měkký spoj se řídí dle normy EN 29453. Dle DVGW-GW je pro rozvod pitné vody dovoleno použít:
- S-Sn97Cu3 (měkký spoj s 97 % cínu a 3 % mědi, rozsah teploty tání 230 °C ... 250 °C, Katalog-č. 4933),
- S-Sn97Ag3 (měkký spoj s 97 % cínu a 3 % stříbra, rozsah teploty tání 220 °C ... 230 °C, Katalog-Nr. 4934).
Pájecí pasty použité pro rozvod pitné vody by měly mít – jako SANHA®-pájecí pasta (Katalog-č. 4943) – označení od úřadu DVGW. Pájecí pasty se používají stejným způsobem jako tavící přísada, na čistou letovací koncovku se nanese tenká vrstva. Při měkkém pájení se na pracovní teplotu zahřeje celková letovací plocha. Měkký spoj se následně nasadí na konec pájeného místa, bez přímého působení plamene, a nataví se. Pájení naměkko při rozměrech přes 42 mm vyžaduje určitou zkušenost ohledně teploty a působení plamene. Pro tyto rozměry je proto doporučováno pájení natvrdo.
Tvrdý spoj pájecí tvarovky se řídí dle normy EN 1044. Dle DVGW-GW 2 mohou být při instalaci rozvodu pitné vody v rozměru vnějšího průměru trubky od 35 mm použity následující tvrdé spoje:
- CP 203, tvrdý spoj s 94 % mědi a 6 % fosforu, rozsah teploty tání h 710 °C ... 890 °C, Katalog-č. 4939),
- CP 105, tvrdý spoj s 92 % mědi, 2 % stříbra a 6 % fosforu, rozsah teploty tání 645 °C ... 825 °C, Katalog-č. 4936).
Tvrdý spoj s obsahem fosforu při spojení mědi na měď by měl být proveden bez tavící přísady. Funkci tavící přísady v tomto případě převezme podíl fosforu v pájeném spoji. V případě, že je jedna část spoje ze slitiny mědi (mosaz nebo červený bronz), musí být použita tavící přísada pro pájení natvrdo:
- AG 104, tvrdý spoj s 27 % mědi, 45 % stříbra a 3 % cínu, rozsah teploty tání 640 °C ... 680 °C, Katalog-č. 4937),
- AG 106, tvrdý spoj s 36 % mědi, 34 % stříbra a 3 % cínu, rozsah teploty tání 630 °C ... 730 °C,
- AG 203, tvrdý spoj s 30 % mědi a 44 % stříbra, rozsah teploty tání 675 °C ... 735 °C
Tvrdý spoj s vysokým podílem střbra musí být vždy proveden za pomoci tavící přísady. Pro instalace rozvodů z měděných trubek v místnostech s obsahem amoniaku nebo síry v ovzduší, je nutno použít pájení s vysokým obsahem stříbra (např. AG 104, Katalog č.4937), aby nedošlo ke vzniku koroze.
7. Správná příprava pájeném spoje
Místa budoucího pájeného spoje pro pájení naměkko i natvrdo musejí být kovově čisté (odstranění nečistot a oxidace). Pro vnější pájecí plochy doporučujeme použití speciálního rouna (Katalog č. 0961). Pro vyčištění vnitřních koncovek (tvarovek) doporučujeme, obzvlášť u menších rozměrů, použití kartáčku (Katalog č. 4974), který je velikostně přizpůsoben na daný rozměr tvarovky. Pokud je potřeba použití tavící přísady (viz výše), naneste ji v tenké vrstvě na vnější koncovku. Měkké měděné trubky (v rolích) mají zpravidla nerovnoměrný průřez. Aby mohlo dojít k správně vytvořenému spoji s pravidelně kulatou tvarovkou, musí být průřez trubky upraven na pravidelný kruh. Kalibrovací zářez a kalibrovací kroužek následují po sobě, nenaráží se zároveň na konec trubky.
Máte dotazy ohledně pájecích tvarovek a určitých pájecích procesů? Kontaktujte naše technické poradce, máte naši podporu!
Vysoká kvalita, dobrý poměr ceny a výkonu, jednoduchý objednávkový proces a výborné technické poradenství – vše na našich stránkách!
