Système de tuyauterie en acier inoxydable avec bague d'étanchéité EPDM

Description du système

Le système des raccords et tubes NiroSan® en acier inoxydable SANHA est utilisable pour de nombreuses applications. La combinaison pratique et facile des raccords NiroSan® avec les différents tubes NiroSan® permet de répondre à des exigences spécifiques et de réaliser des solutions particulièrement économiques. Le système consiste à l'emboîtement de raccords à sertir de première qualité avec joint EPDM sur des tubes Nirosan® conformément à la norme EN 10312.

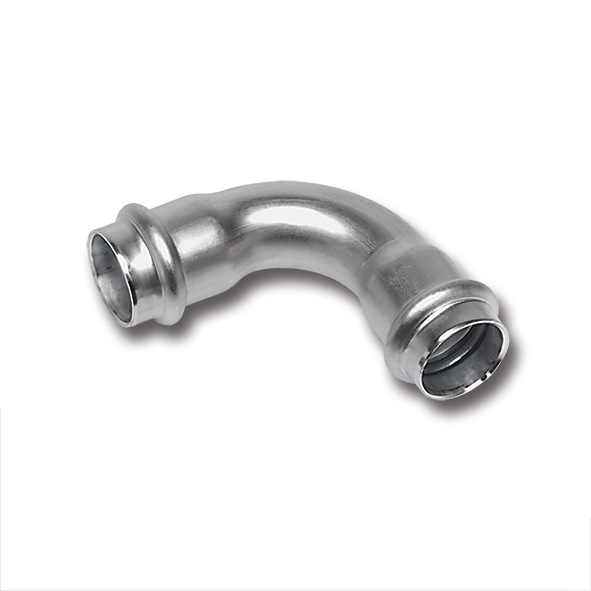

Les raccords à sertir NiroSan® sont fabriqués en acier inoxydable, en matériau 1.4404 / AISI 316L (pièces moulées) et 1.4408 (pièces filetées, acier inoxydable coulé). Ils contiennent au moins 2,3 % molybdène, et de fait, ils présentent une résistance particulièrement élevée à la corrosion. Le système et ses composants sont équipés avec des joints noirs EPDM testés et approuvés par de nombreux organismes tels que CSTB, DVGW, ÖVGW, SVGW.

Sans silicone

La série NiroSan® 9000 SF est également disponible dans une version spéciale sans silicone qui n'abîme pas la peinture, comprenant une bague d'étanchéité EPDM et se trouvant dans un emballage séparé pour des applications en salles blanches.

Conditions d'utilisation NiroSan®
Eau et solution aqueuses, Gaz techniques (non-toxique, non-flammable), jusqu'à 168,3 mm
Pression de service	16 bar
Température de service (joint EPDM)	-30 °C - +120 °C
Type de filetage : tube fileté : filetage R/Rp selon EN 10226, Filetage de l’écrou union : filetage G selon ISO 228 (aucun joint plat est autorisé)

Propriétés du système

combipress® =

Compatibilité de l’outillage: sertissage des raccords avec des mâchoires ou chaînes à sertir avec le profil original SA, V, M jusqu’au 54 mm
Non serti, non étanche (fuite au niveau des joints EPDM et HBNR certifiée avant sertissage)
„Push & Stay“ pour un montage facile et sécurisé dans n’importe quelle position

Installation rapide, pas de risque d'incendie

La connexion par pressage à froid permet une installation rapide, un gain de temps et ne comporte pas de risque d'incendie lors de l'installation. En conséquence, le système d'installation NiroSan® en acier inoxydable est aussi très recommandé pour des installations dans la rénovation.

Haute résistance à la corrosion

Le matériau premium acier inoxydable 1.4404 (AISI 316L) et la surface extrêmement pure et passive des tubes et des raccords assurent également une haute résistance à la corrosion.

Grande flexibilité

Gamme étendue de 15 à 168 mm, y compris le 64 mm
Connexion sécurisée et permanente avec les tubes en acier inoxydable NiroSan®
- NiroSan® (1.4404 / 316L), EN 10088, soudé TIG, teneur en carbone réduite et teneur en molybdène de ≥ 2.3 % pour une résistance à la corrosion augmentée
- NiroSan®-ECO (1.4404 / 316L), EN 10088, épaisseur de la paroi optimisée, soudé TIG, teneur en carbone réduite et teneur en molybdène de ≥ 2.3 % pour une résistance à la corrosion augmentée
- NiroSan®-F (1.4521 / 444), EN 10088, soudé TIG, sans nickel, passivation pour une résistance à la corrosion augmentée
Filetage selon EN 10226 - ISO 7/1 type R et Rp

Champs d’application

Eau potable

Chauffage

Eau traitée

Eau de pluie

Air comprimé (teneur en huile résiduelle max. 25 mg/m3 )

Installations d'extinction d'incendie (DIN 14462, humide)

Sprinkler (VdS CEA 4001, humide)

Gaz techniques

Eau de refroidissement

Construction navale

Pour d’autres applications contacter notre Service technique s’il vous plait.

Certificats

Pays	Certificateur	Télécharger
		Allgemeines Bauaufsichtliches Prüfzeugnis (Decken)
		Allgemeines Bauaufsichtliches Prüfzeugnis (Wände)
		NiroSan® + NiroSan® Gas + NiroSan® Industry + ECO pipes \| DNV GL (global)
		NiroSan® + NiroSan® Gas + NiroSan® Industry \| DNV GL (global)
		NiroSan® \| TÜV (GER)
		NiroSan® 9000 \| DVGW (GER)
		VdS NiroSan® 9000 (GER)
		NiroSan® \| ÖVGW für Wasser
		NiroSan® \| UA Land Wien (AUT)
		NiroSan® \| ETA (DEN)
		NiroSan® \| GDV (DEN)
		NiroSan® pressfittings
		NiroSan® + NiroTherm® \| CSTB (FRA)
		NiroSan® \| ACS (FRA)
		NiroSan® \| CSTB (FRA)
		NiroSan® \| QB CSTB (FRA)
		NiroSan® \| EMI-NME (HUN)
		NiroSan® + NiroTherm® \| RINA (global)
		NiroSan® \| RINA (global)
		NiroSan® \| TIFQ (ITA)
		NiroSan® \| SINTEF (NOR)
		NiroSan® \| KIWA ATA (NED)
		NiroSan® + NiroTherm® \| ITB (POL)
		NiroSan® CE Declaration (POL)
		NiroSan® rura \| PZH (POL)
		NiroSan® Złączki \| PZH (PL)
		NiroSan® \| SZU (CZE)
		NiroSan® \| BSI / Kitemark (UK)
		NiroSan® \| WRAS (UK)
		NiroSan® \| TSU (SVK)
		NiroSan® \| KIWA (SWE)
		NiroSan® \| SVGW (SUI)
		NiroSan® + NiroSan® Gas + NiroSan® Industry \| ABS (global)
		NiroSan® + NiroSan® Gas + NiroSan® Industry \| FM global
