Descrizione del sistema
I raccordi del marchio "SANHA RefHP®" (serie 29000) sono raccordi a saldare ad alta pressione per tubi in rame-ferro da utilizzare nelle tubazioni dei sistemi di raffreddamento. I raccordi sono realizzati in rame-ferro (CuFe2P, CW107C) e soddisfano tutti i requisiti della scheda materiale 567 del VdTÜV o della scheda tecnica W 6/2 di AD 2000.
Nella tecnologia di condizionamento e raffreddamento, soprattutto nei sistemi di raffreddamento commerciali o industriali, le soluzioni ecologiche stanno diventando sempre più importanti. Risultati ottimali sono promessi soprattutto da un aumento dell'efficienza e dall'uso di refrigeranti ecologicamente innocui come la CO2 (R744), che vengono utilizzati principalmente nella gamma transcritica con pressioni di esercizio più elevate. Tuttavia, l'uso di CO2 comporta pressioni di esercizio più elevate, che in alcuni casi raggiungono i 130 bar, e a queste pressioni il rischio per l'uomo e l'ambiente è di conseguenza elevato.
Specificamente progettato per operazioni ad alta pressione
SANHA RefHP® I raccordi per alte pressioni sono stati progettati appositamente per tali pressioni di esercizio sulla base della nostra esperienza di oltre 50 anni nel campo dei raccordi a saldare. Sono ideali per le tubazioni dei sistemi di raffreddamento con una pressione di esercizio massima consentita fino a 130 bar (altre pressioni su richiesta), una temperatura minima di -196 °C e una temperatura massima di 150 °C, dove vengono utilizzati fluidi del gruppo 2 secondo la Direttiva Europea sulle Apparecchiature in Pressione (EPD 97/23/CE).
Tutte le dimensioni e le tolleranze per le giunzioni a baionetta sono conformi alla norma EN 14276-1, Allegato B con tubi conformi alle norme EN 378-2 e EN 14276-2.
Suggerimenti pratici per la lavorazione
I raccordi e i tubi devono essere uniti con una lega per brasatura all'argento con almeno il 2% di Ag. Si consiglia inoltre l'uso di un flussante FH 10 secondo la norma DIN EN 1045 per la saldatura con leghe di rame come l'ottone.
La lavorazione dei raccordi deve essere eseguita in conformità a tutte le norme e le disposizioni tecniche pertinenti, in particolare la DIN EN 378-2 "Sistemi di refrigerazione e pompe di calore" deve essere seguita nei dettagli.

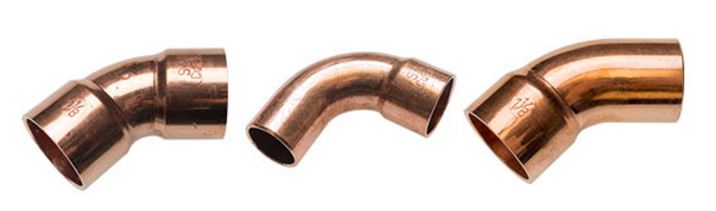

Pratico: i raccordi ad alta pressione SANHA RefHP sono contrassegnati dall'incisione "SA CuFe" e dalla relativa dimensione. Grazie al loro contenuto di ferro, possono essere facilmente distinti dai "normali" raccordi in rame con un semplice magnete al neodimio.
Condizioni operative per RefHP® |
|
---|---|
Fino a 2 5/8" | |
Pressione di esercizio | 130 bar |
Temperatura di esercizio | -196 °C - +150 °C |
Vantaggi generali dei nostri raccordi a saldare ad alta pressione
- Ideale per l'uso in applicazioni ad alta pressione come gli impianti di refrigerazione e condizionamento dell'aria, in particolare per i sistemi di CO2
- Adatto a pressioni di 90 e persino di 130 bar!
- I raccordi RefHP® sono compatibili con tutti e quattro i tipi di tubo CuFe disponibili sul mercato, offrendo un elevato grado di flessibilità:
- KME – CL12
- HALCOR – TALOS XS
- Mueller - XHP
- Wieland K65
- SANHA® vanta oltre 50 anni di esperienza nella produzione di raccordi a saldare e mantiene tolleranze di produzione molto strette.
- Massima qualità europea grazie alla produzione presso il nostro stabilimento di Ternat, in Belgio
- Ampia gamma di raccordi fino a 2 5/8" in rame-ferro
- La pulizia ottimale dei raccordi porta a un valore di carbonio inferiore a 0,5 mg C/dm². Questo valore è decisivo per la qualità della connessione saldata, poiché i residui di carbonio possono portare alla corrosione per vaiolatura a temperature di saldatura più elevate.
- Facile riconoscimento prima e dopo l'installazione: I tubi e i raccordi sono chiaramente contrassegnati in modo da poter identificare a colpo d'occhio tutti i componenti. Inoltre, il materiale è leggermente magnetico e può essere facilmente distinto dal rame utilizzando un magnete al neodimio: un vantaggio molto pratico!
- Materiale anticorrosione
- Il CuFe2P, altamente stabile, garantisce un'installazione facile ed economica.
- Eccellenti proprietà di lavorazione, nessun elemento chimico tossico
- Contribuisce in modo significativo a un sistema di raffreddamento efficiente dal punto di vista energetico ed ecologico:
- Rispetto ai sistemi convenzionali, nei sistemi transcritici a CO2 si può risparmiare fino al 25% di energia!
- Questo è particolarmente importante per i supermercati, dove i sistemi di raffreddamento funzionano 24 ore su 24, 7 giorni su 7.
- Idoneo per l'installazione ai sensi della Direttiva europea sulle apparecchiature a pressione
- Raccordi di transizione disponibili in misure metriche
Vantaggi della saldatura rame-ferro rispetto alla saldatura TIG dell'acciaio inossidabile
Risparmio di costi grazie al risparmio di tempo:
- Il rame-ferro può essere brasato e questa tecnica è molto più semplice della saldatura TIG.
- La brasatura è 2,5 volte più veloce della saldatura TIG
Risparmio sui costi grazie alla riduzione del costo del lavoro:
- I saldatori TIG hanno tariffe orarie più alte rispetto ai dipendenti che sanno saldare o brasare.
- Grazie alla tecnica di saldatura più rapida, il costo orario totale della manodopera sarà molto più basso.
Risparmio sui costi grazie alla riduzione delle spese generali:
- I saldatori TIG devono seguire una formazione annuale che è costosa e richiede molto tempo.
- Molte aziende si affidano a subappaltatori per la saldatura TIG perché non hanno dipendenti propri. Questo costo viene quindi eliminato
Vantaggi del rame-ferro rispetto all'ottone
- L'ottone deve essere riscaldato più lentamente e con attenzione: Risparmio di tempo fino al 25%.
- L'ottone deve essere saldato con un contenuto d'argento più elevato (punto di lavoro più basso) che è più costoso: CuFe = 2-5 % argento, Ottone = 15 % argento
Ambiti d'applicazione
Altre applicazioni su richiesta.
