Обучение по продукту и инструкции по монтажу Streamline® ACR Copper Press

Для систем кондиционирования и охлаждения работающих в условиях высоких давлений требуется с особой осторожностью подходить к выбору трубопроводов. В то же время необходимо избегать утечки хладагента по экологическим и экономическим причинам. Пресс-фитинги ACR Copper производятся в соответствии с высочайшими стандартами качества и имеют множество функций безопасности, которых нет у обычных фитингов. Однако профессиональное хранение, транспортировка и установка на месте не менее важны.

1. Области применения и основы

Пресс-фитинги Streamline® ACR Copper подходят для использования в кондиционирования воздуха и VRV/VRF, тепловых насосах и аналогичных контурах. Они доступны в размерах от 1/4 до 1 3/8 дюйма наружного диаметра. Фитинги предназначены для соединения твердых и полутвердых медных труб от 1/4 до 1 3/8 дюйма и мягких (отожженных) медных труб до 7/8 дюйма. Корпус пресс-фитинги ACR Copper изготовлен из меди (CU-DHP / CW0024A, минимум 99,9% чистой меди) в нем установлены черные уплотнительные кольца HNBR. Фитинги рассчитаны на максимальное рабочее давление до 48 бар.

Обратите внимание, что фитинги ACR Copper Press нельзя соединять с фитингами других производителей.

Также доступна для скачивания наша подробная брошюра о продукции. Если у вас есть какие-либо вопросы по приложению, продукту или инструментам, наша техническая поддержка (webuk@sanha.com) будет рада помочь.

Скачать сейчас

2. Монтаж обученными специалистами

Пресс-фитинги ACR Copper должны монтировать обученными специалистами, которые используют и знакомы только с инструментами, насадками и хомутами, одобренными производителем.

3. Installation

Bevor Sie mit der Herstellung Ihrer Verbindung beginnen, benötigen Sie folgendes Zubehör:

Streamline® ACR Copper Press-Fitting oder -fittings, Kupferrohr, Rohrabschneider, Entgrater, Reinigungsvlies (Artikelnummer 80961), Streamline® ACR-Tiefenlehre oder Maßband, passendes Presswerkzeug und ACR-Pressbacke & -schlinge, Permanentmarker.

Schneiden Sie das Rohr mit einem Rohrabschneider oder einer Feinzahnsäge rechtwinklig ab.
Entgraten Sie den Innen- und Außendurchmesser des Rohrs mit einem Entgratungswerkzeug. Stellen Sie sicher, dass die Rohrenden frei von Graten oder scharfen Kanten sind.
Reinigen und glätten Sie die Rohroberfläche einem Reinigungsvlies. Die Rohroberfläche muss frei von Vertiefungen, Kratzern, Verformungen und Verschmutzungen sein.
Markieren Sie die richtige Einstecktiefe des Fittings mit einer Streamline® ACR Einstecktiefen-Lehre auf dem Rohr. Sie können auch ein Maßband verwenden und sich an der Einstecktiefe-Tabelle auf der Rückseite des Beutels orientieren.
Nehmen Sie den Fitting aus der versiegelten Verpackung und prüfen Sie, ob es vollständig sauber ist. Überprüfen Sie beide Enden, um sicherzustellen, dass die Dichtringe in jeder Sicke vorhanden, sauber und unbeschädigt sind. Selbst kleine Schmutzteilchen können die Dichtheit der Verbindung gefährden!
Drehen Sie den Fitting leicht beim Aufschieben auf das Rohr. Schieben Sie ihn vollständig bis zur Markierung oder bis zum Anschlag auf. Der Außenrand muss mit der markierten Einstecktiefe übereinstimmen.
Setzen Sie eine passende Pressbacke in eine kompatible Pressmaschine ein und positionieren Sie die Backe im rechten Winkel zum Rohr über beiden Sicken.
Die Pressmaschine muss eine Mindest-Presskraft von 19 (bis 5/8") und 32 Kilonewton (alle Abmessungen) und einen Hub von 40 mm aufweisen. Für 1 1/8" und größere Abmessungen verwenden Sie eine entsprechenden ACR-Pressschlinge, eine Zwischenbacke und eine kompatible professionelle Pressmaschine.
Platzieren Sie die Pressschlinge bzw. -backe über beide Sicken im rechten Winkel zum Rohr. Starten Sie den Pressvorgang an der Maschine.
Prüfen Sie die Verbindung mit der ACR-Lehre zwischen den Sicken auf festen Sitz.

4. Дальнейшие инструкции по монтажу и технике безопасности

Если вы видите царапины или повреждения (любого рода) на трубе, отрежьте трубу за местом повреждения и начните монтаж.
Храните фитинги в герметичных пакетах с застежкой-молнией, чтобы защитить их от загрязнения.
Соблюдайте минимальное расстояние между двумя запрессованными фитингами. Обзор подходящих труб вы найдете в нашей брошюре.
Не сдавливайте концы труб с силой перед соединением. Соединения должны выполняться только на незагруженной трубе.
Не сжимайте концы труб с усилием перед соединением. Соединения должны выполняться только на незагруженном трубопроводе.
Завершите весь цикл прессования инструмента.
Не прессуйте фитинги ACR Copper Press более одного раза.
Труба должна быть выровнена до запрессовки фитинга, а не после.
Не вращайте фитинги после прессования.
Всегда надевайте защиту для глаз и рук.

Прессование

Прессование осуществляется с помощью специальных пресс-клещей или хомутов (от 1 1/8 дюйма). Инструменты имеют «двойной контур», с помощью которого фитинг и труба надежно прижимаются в трех точках (Tri-Lock^TM).

Конструкция создает особенно круглую форму прессования и, таким образом, более равномерное и надежное соединение. Кроме того, пресс-фитинги ACR Copper Press такие же прочные, как и фитинги для пайки, и не подвержены повреждениям при падении и т.. Обратите внимание, что в соответствии с Международным механическим кодексом (IMC) и Единым механическим кодексом (UMC) механические фитинги не могут использоваться на отожженных медных трубах с наружным диаметром более 7/8 дюйма.

Инструменты, пресс-клещи и хомуты

Как правило, можно использовать пресс-машины с усилием прессования 19 (< 5/8") или 32 килоньютона (все) и ходом поршня 40 мм. Важно следовать рекомендациям производителя по наилучшему использованию и необходимому и регулярному обслуживанию как инструмента, так и насадок и хомутов, используемых в медных трубопроводных системах. Невыполнение этого требования может привести к аннулированию гарантии производителя инструмента и ненадлежащему запрессовке фитингов.

Примеры пресс-клещей от 1/4" - 1 3/8"

Совместим, например, с:

Dewalt® DCE200M2
Ridgid® RP300 Серия 320-E, RP 330-B, RP 330-C или RP 340, RP 350
Hilti NPR 32-A
Klauke® UAP Series
Milwaukee® M18™ FORCE LOGIC™ 29220
Milwaukee® M18™ Long Throw 2773-20L
Novopress ACO 130, ACO 203, ACO 203XL, ECO 203, EFP 203
REMS 579011, 579010, 571014, 576011, 576010, 577010, 57211
Ridgid® RP300 Серия 320-E, RP 330-B, RP 330-C / RP 340, RP 350
Rothenberger ROMAX® 4000, 3000, & AC ECO Series
Rothenberger Compact TT (19 kN, cmotpи вьIше)

Для получения дополнительной информации об инструментах и/или наборах насадок производителей посетите веб-сайты отдельных производителей. Графики технического обслуживания и калибровки, рекомендованные отдельными производителями инструментов, различаются. Обязательно следуйте инструкциям, которые относятся к марке инструмента и используемому набору клещей или хомутов.

ПРОВЕРКА И ОБНАРУЖЕНИЕ УТЕЧЕК

После установки пресс-фитингов Streamline® ACR необходимо проверить систему на герметичность. Это можно сделать, подав в систему сухой азот под давлением не менее 50 % от максимального рабочего давления в системе, вплоть до 48 бар. При более длительной опрессовке (до 24 часов) может потребоваться учет влияния температуры. Утечки в системе можно обнаружить с помощью индикаторного газа и электронного течеискателя. Обнаруженные утечки должны быть устранены или заменены. При замене фитинга монтажники должны тщательно осмотреть поверхность трубы перед использованием другого фитинга, чтобы убедиться, что продольная царапина или другой дефект поверхности не может стать причиной новой утечки. Никогда не заделывайте конец протекающего фитинга. После каждого ремонта необходимо снова повышать давление. Всегда соблюдайте федеральные, государственные и местные правила установки и испытаний.

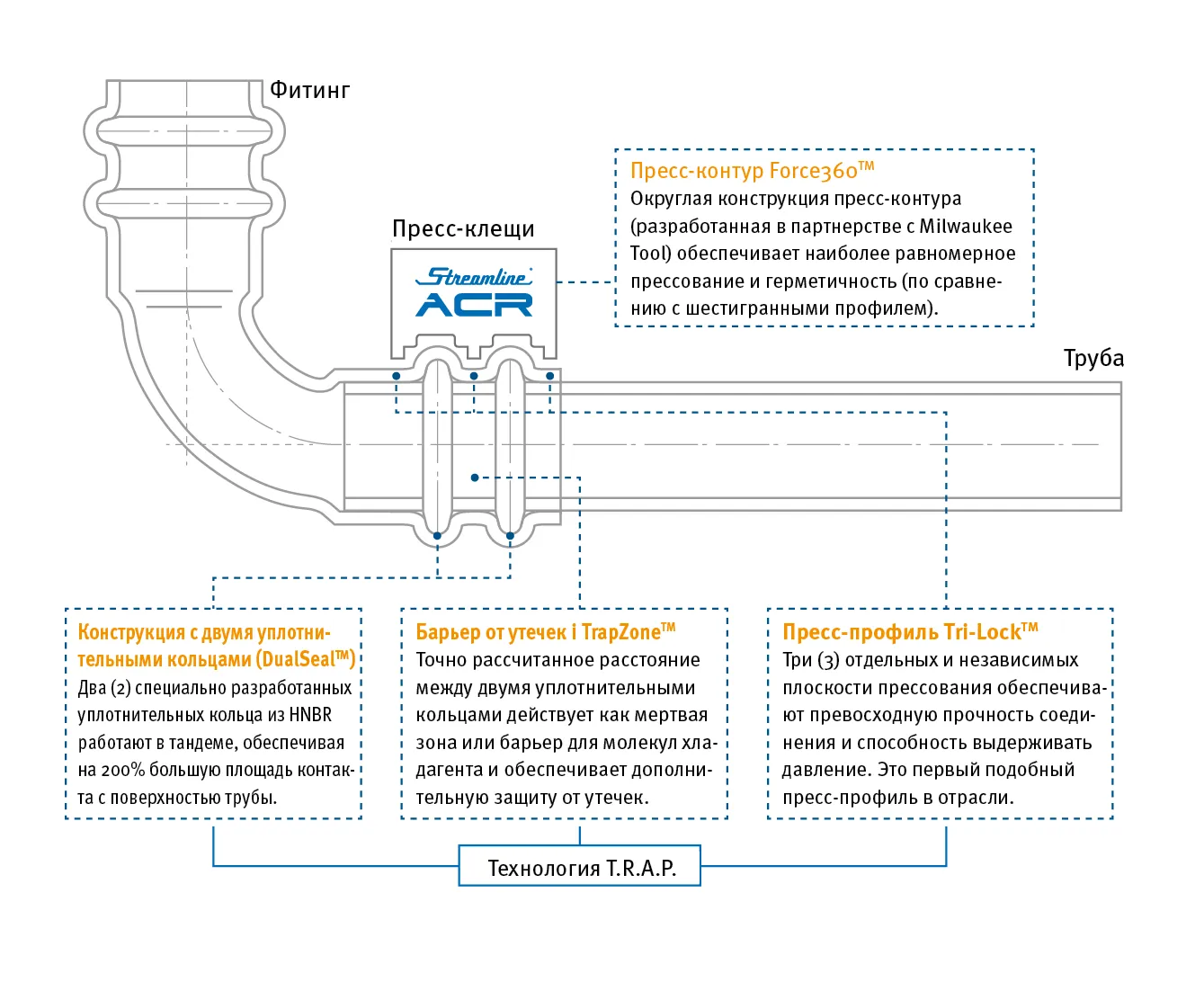

Графическое изображение отдельных элементов серии ACR Copper Press от SANHA®

Краткие факты

Широкий выбор типов фитингов для современных систем кондиционирования воздуха
Доступны диаметры от 1/4 дюйма до 1-3/8 дюйма
Единственный в отрасли пресс-фитинг с технологией T.R.A.P. с конструкцией кольца DualSeal™
Упакованы в чистые, прозрачные, закрывающиеся пакеты
Предлагается в удобном количестве в упаковке
Те же формы и размеры, что и у традиционных медных фитингов для пайки
Kompatibel mit R410A und zahlreichen anderen gebräuchlichen Kältemittelgasen und -ölen
Запатентованные насадки легко доступны от NovoPress® Tool
Насадки, совместимые с ведущими полноразмерными пресс-инструментами, представленными на рынке

Условия эксплуатации

Рабочее давление: 48 бар макс.
Рабочая температура: от -40 °C до 120 °C
Рабочие температуры уплотнительного кольца: от -40 °C до 150 °C

Допуски и сертификаты

UL 207
UL 1963
Международный механический код (IMC)
Международный Кодекс Резолюции (IRC)
Единый механический код (UMC)
ASHRAE 15
ASME B31.5
CSA C22.2

Одобренные хладагенты

R-125, R-134a, R-32*, R-404A, R-407A, R-407C, R-407F, R-407H, R-410A, R-417A, R-421A, R-422B, R-422D, R-427A, R-438A, R-444A*, R-447A, R-447B*, R-448A, R-449A, R-450A, R-452A, R-452B*, R-452C, R-454A*, R-454B, R-454C*, R-457A*, R-459A*, R-507A, R-513A, R-513B, R-718, R-32, R-1234ze*, R-1234yf*, R-290, R-600A*

*При использовании хладагентов, классифицированных как A2L (низкая воспламеняемость), A2 (воспламеняемость) и A3 (высокая воспламеняемость), могут применяться дополнительные/специальные стандарты, местные правила и нормы, кодексы практики и подзаконные акты.
