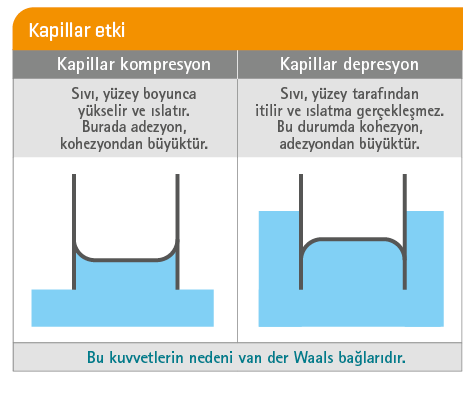

Kılcal lehimleme teknolojisi, fizikte bilinen aynı etkiyi kullanır: Bir kılcal boruda (=saç teli inceliğinde tüp) sıvılar, yapışma kuvvetleri (farklı maddeler arasındaki çekim) sayesinde yerçekimine karşı yükselir. Bu, sıvı sütununun ağırlığı ile kılcal boruda oluşan kılcal kuvvetler arasında denge kurulana kadar devam eder. Bu prensip, suyun içine batırılan bir süngeri andırır. Kılcal damar ne kadar dar olursa, sıvı sütunu o kadar yükseğe çıkar.
Çok yönlü kullanım: Lehim fittingler hakkında 7 gerçek
Günümüzde birçok alanda uygulayıcılar, hızlı ve güvenilir şekilde yapılabilen pres bağlantılarına güvenmektedir. Ancak lehimli fittingler hâlâ yaygın olarak kullanılmaktadır ve gıda, tıbbi gazlar veya yüksek basınçlı uygulamalar gibi bazı alanlarda üstün bir teknolojidir. Lehim bağlantı parçası, ısı veya bir lehim malzemesi kullanılarak boruya lehimlendiğinde, boru kalıcı olarak sızdırmaz hale gelir.
Size yalnızca kendi fabrikalarımızda üretilmiş, çok çeşitli boyut ve şekillerde yüksek kaliteli lehim fittingler sunmakla kalmıyoruz; aynı zamanda “lehimleme” bağlantı teknolojisi, uygun lehimler veya planlama hizmetimizle ilgili tüm sorularınızda da size destek oluyoruz.
1. Kılcal lehimleme teknolojisi nedir?
2. Lehim fittinglernın uygulama alanları
Kılcal lehim fittingler şunlardan oluşur
- deoksidize bakır Cu-DHP (CW024A, min. %99,90 CU)
- Pirinç gibi bakır alaşımları (Cu-Zn39Pb2, Cu-Zn40Pb2)
- gunmetal (CC499K, CuSn5Zn5Pb2-C)
- bakır-demir alaşımı CuFe'nin (CuFe2P, CW107C) yanı sıra, özellikle kritik ötesi alanlarda yüksek basınçlı lehimleme uygulamaları için.
Sert veya yumuşak lehimleme için lehim fittingler EN 1254 ile uyumludur (örn. 5000 serisi) ve ısıtma, güneş enerjisi, basınçlı hava sistemleri ile soğutma devreleri gibi yüksek basınçlı uygulamalarda (CuFe alaşımı olarak) kullanılabilir. Bu fittingler metriktir, yani boyutları milimetre cinsindendir.
Prensip olarak lehimli fittingler, kullanılan malzemeler Federal Çevre Ajansı’nın pozitif listesinde yer aldığından ve gerekli sertifikalar mevcut olduğunda içme suyu uygulamalarında da kullanılabilir. Ancak DVGW Uygulama Kuralları GW 2’ye göre içme suyu tesisatlarında yalnızca yumuşak lehimlemeye izin verilmektedir. Özellikle sağlık açısından kritik olan bu alanda genellikle paslanmaz çelik veya silikon bronz CuSi gibi kurşunsuz malzemelerden yapılmış pres fittinglernın kullanılmasını öneriyoruz.
Yumuşak lehim bağlantıları en fazla 110 °C çalışma sıcaklıklarına kadar kullanılabilir. Gaz, sıvı gaz ve petrol borularındaki lehimli bağlantılar ise yalnızca sert lehimle yapılmalıdır. Güneş enerjisi sistemlerinin kolektör devresinde 110 °C’nin üzerinde durma sıcaklıkları oluşabileceğinden, buradaki lehimli bağlantılarda da sert lehimleme kullanılmalıdır.
3. Endüstri, tıbbi gazlar ve daha fazlası için lehim fittingler
Yüksek malzeme direnci sayesinde lehim fittingler birçok agresif sıvıya da dayanabilir. Bu nedenle yalnızca “normal” bina tesisatlarında bakır boruların montajı için değil, aynı zamanda birçok endüstriyel gereksinim için de uygundur.
SANHA 4000 ve 5000 serisi lehim fittingler tıbbi gazlarda da kullanılabilir. Kalite, Gütegemeinschaft Kupferrohr gibi bağımsız testler ve sertifikalarla garanti altına alınmıştır. Lehim fittingler EN 13348 ve EN 1057 uyarınca yağdan arındırılmış bakır borular için uygundur ve yüksek korozyon direnci ile düşük karbon içeriği ile öne çıkar.
Tipik olarak lehimli bir bağlantı parçası 110 °C çalışma sıcaklığına ve 40 bar’a kadar basınca dayanabilir. Kılcal lehim fittingler ile bakır boru tesisatları için izin verilen çalışma basınçları EN 1254-1’de tanımlanmıştır. Bu değerler çalışma sıcaklığına ve borunun dış çapına bağlıdır. Standart uygulamalar (içme suyu, gaz veya ısıtma tesisatları) için bu basınçlar fazlasıyla yeterlidir. Ancak SANHA® kılcal lehim fittingler çok daha yüksek basınçlara dayanabilir. d = 159 mm’ye kadar olan SANHA® kılcal lehim fittingler soğutma ve iklimlendirme uygulamalarında kullanılabilir. 97/23/EC Basınçlı Ekipmanlar Direktifi uyarınca, uygun montaj ve gümüş içeren sert lehim alaşımlarının uygun flakslarla birlikte kullanılması durumunda çalışma basıncı maksimum 45 bar’dır (aşağıdaki tabloya bakınız).
4. Transkri̇ti̇k alandaki soğutma hatlarının özel durumu
Günümüzde CO₂ (R744), soğutma ve iklimlendirme devrelerinde soğutucu akışkan olarak giderek daha fazla kullanılmaktadır. CO₂ her ne kadar bir sera gazı olsa da, geleneksel soğutucu akışkanlara (örneğin CFC’ler) kıyasla 20 yıl baz alındığında 11.000 kata kadar daha az zararlıdır (IPCC AR 5’e göre). Bu durumda boru tesisatı ve fittingler uzun vadede çok yüksek çalışma basınçlarına dayanabilmelidir. Bu amaçla CuFe’den (RefHP, Seri 29000) üretilmiş özel yüksek basınçlı fittingler mevcuttur. Bu lehim fittingler 130 bar’a kadar çalışma basınçlarında kullanılabilir. Yüksek basınçlı bu fittinglernın boyutları inç cinsinden verilmiştir.
SANHA® kılcal lehim fittingler ile bakır boru tesisatı için izin verilen maksimum çalışma basınçları |
|||||
|---|---|---|---|---|---|
| Bağlantı türü | Çalışma sıcaklığı | Dış boru çapı | |||
| 6...28 mm | 35...54 mm | 64...108 mm | |||
| Yumuşak lehimleme | 30 °C | 25 bar | 25 bar | 16 bar | |
| 65 °C | 25 bar | 16 bar | 16 bar | ||
| 110 °C | 16 bar | 10 bar | 10 bar | ||
| Lehimleme | 30 °C | 25 bar | 25 bar | 16 bar | |
| 65 °C | 25 bar | 16 bar | 16 bar | ||
| 110 °C | 16 bar | 10 bar | 10 bar | ||
| Diş tasarımı: Boru dişi: EN 10226'ya göre R/Rp dişi, Montaj dişi (ÜWM): ISO 228'e göre G dişi |
|||||
Soğutma ve iklimlendirme sektöründe kullanım
SANHA® kılcal lehim fittingler soğutma ve iklimlendirme sektöründe kullanım için uygundur. Basınçlı Ekipmanlar Direktifi 97/23/EC uyarınca, doğru monte edildiğinde ve 54 mm’ye kadar uygun flakslarla birlikte gümüş içeren lehim alaşımları kullanıldığında, çalışma sıcaklığı maksimum 120 °C’de çalışma basıncı en fazla 45 bar’dır. Bu veya diğer uygulamalar için lütfen technik@sanha.com adresinden ya da +49 2054 925 170 numaralı telefondan Teknik Uygulama Danışmanlığımızla iletişime geçin.
5. Her boyutta ve şekilde lehim fittingler
Farklı lehim fittinglerndan oluşan geniş bir ürün yelpazesi mevcuttur. 90° dirsekler, T-parçalar, geçiş nipelleri ve vidalı bağlantıların yanı sıra uygun duvar diskleri, vidalı parçalar veya itmeli parçalar da sunulmaktadır. Kılcal lehim fittingler EN 1254-1’de standartlaştırılmıştır. Bakırdan (Seri 5000) veya tunçtan (Seri 4000) yapılmış dişli bağlantılara geçişler için SANHA kılcal lehim fittingler tüm gereklilikleri yerine getirir. Üretim kalitesi sürekli olarak izlenmektedir.
Ürünlerin kalitesi kadar, kalite kontrollerinin etkinliği de Gütegemeinschaft Kupferrohr e.V. ve DVGW’nin katı kurallarına uygun olarak tarafsız enstitüler tarafından düzenli olarak denetlenmektedir. Bu nedenle kılcal lehim fittingler hem Gütegemeinschaft Kupferrohr e.V.’nin kalite işaretini hem de DVGW işaretini taşımaktadır.
6. Lehimleme sırasında nelere dikkat edilmelidir
Yumuşak lehimler EN 29453’te standartlaştırılmıştır. DVGW-GW 2’ye göre içme suyu tesisatları için kullanılabilen lehimler:
- S-Sn97Cu3 (%97 kalay ve %3 bakır içeren yumuşak lehim, erime aralığı 230 °C ... 250 °C, katalog no. 4933),
- S-Sn97Ag3 (%97 kalay ve %3 gümüş içeren yumuşak lehim, erime aralığı 220 °C ... 230 °C, katalog no. 4934).
Yumuşak lehimin ıslanabilmesi ve bağlanabilmesi için EN 29454-1’e uygun bir yumuşak lehim flaksı gereklidir. Fluxlar soğuk suda çözünebilir ve durulanabilir olmalıdır; ayrıca GW 7’ye göre sertifikalı ve DVGW işaretli olmalıdır. Flux yalnızca az miktarda kullanılmalı ve metal içermeyen keçe ile temizlenmiş dış lehim ucuna uygulanmalı, ardından iç temizleme fırçası (katalog no. 4974) ile temizlenmiş fitting manşonuna yerleştirilmelidir. Bu sayede akının boru içine gereksiz nüfuz etmesi önlenir.
Yumuşak lehim pastaları (flux-lehim karışımları) özellikle popülerdir. DVGW işaretli oldukları sürece kullanılabilirler. Bunlar ağırlıkça en az %60 lehim tozundan, geri kalanı ise flakstan oluşur. Uygun sıcaklığa ulaşıldığında lehim içeriği erir ve lehimleme boşluğunu doldurmak için ek lehim uygulanmalıdır. Gümüşi parlak görünümüyle kolayca tanınır. Yanma riski yoktur; akı doğal olarak etkisiz hale gelir. İçme suyu tesisatları için SANHA® yumuşak lehim pastası (katalog no. 4943) gibi ürünler kullanılmalıdır.
Yumuşak lehimleme sırasında tüm bağlantı çalışma sıcaklığına kadar ısıtılmalı, lehim boşluğun ucuna uygulanmalı ve doğrudan aleve tutulmadan eritilmelidir. 42 mm dış çaptan büyük boyutlar için sıcaklık ve alev kontrolü deneyim gerektirir; bu nedenle sert lehimleme önerilir.
Sert lehim alaşımları EN 1044’te standartlaştırılmıştır. DVGW-GW 2’ye göre içme suyu tesisatlarında dış çapı 35 mm ve üzeri için kullanılabilen sert lehim alaşımları:
- CP 203, %94 bakır ve %6 fosfor içeren sert lehim alaşımı, erime aralığı 710 °C ... 890 °C, katalog no. 4939),
- CP 105, %92 bakır, %2 gümüş ve %6 fosfor içeren sert lehim alaşımı, erime aralığı 645 °C ... 825 °C, katalog no. 4936).
Bu fosforlu alaşımlar bakır–bakır bağlantılarında fluxsuz işlenebilir. Ancak bileşenlerden biri pirinç veya tunç ise flaks gerekir.
- AG 104, %27 bakır, %45 gümüş ve %3 kalay içeren sert lehim alaşımı, erime aralığı 640 °C ... 680 °C, katalog no. 4937),
- AG 106, %36 bakır, %34 gümüş ve %3 kalay içeren sert lehim alaşımı, erime aralığı 630 °C ... 730 °C,
- AG 203, %30 bakır ve %44 gümüş içeren sert lehim alaşımı, erime aralığı 675 °C ... 735 °C.
Bu yüksek gümüş içerikli alaşımlar her zaman flux ile işlenmelidir. Amonyak ve/veya hidrojen sülfür içeren ortamlarda korozyonu önlemek için genellikle yüksek gümüş içeriğine sahip lehimler (örn. AG 104, katalog no. 4937) kullanılmalıdır.
7. Doğru lehim bağlantısı hazırlığı
Yüzeyler hem yumuşak hem de sert lehimleme için metalik parlak (kir ve oksitten arındırılmış) hale getirilmelidir. Dış yüzeyler için metal içermeyen keçe (katalog no. 0961), iç yüzeyler için küçük boyutlarda iç temizleme fırçası (katalog no. 4974) önerilir. Flux gerekiyorsa yalnızca dış lehim ucuna ince şekilde uygulanmalıdır.
Yumuşak bakır borular genellikle dairesel olmayan kesitlere sahiptir. Mükemmel lehim bağlantısı için lehimleme öncesi kalibre edilerek dairesel hale getirilmelidir. Kalibrasyon mandreli ve halkası sırayla boru ucuna uygulanmalıdır.
Belirli lehim fittingleri veya lehimleme işlemleri hakkında sorularınız için lütfen 02054 925170 numaralı telefondan veya technik@sanha.com adresinden Teknik Uygulama Danışmanlığımızla iletişime geçin. Size özel uygulamanızda memnuniyetle destek oluruz.
