Ürün eğitimi ve kurulum kılavuzu: Streamline® ACR Copper Press

Yüksek basınç koşulları, özellikle soğutma ve klima devrelerinde olduğu gibi, boru sistemlerinin işlenmesinde özel bir dikkat gerektirir. Aynı zamanda, soğutucu akışkanın kaçışı hem çevresel hem ekonomik açıdan mutlaka önlenmelidir. ACR Copper Press fittingsleri en yüksek kalite standartlarına uygun şekilde üretilir ve geleneksel ürünlerde bulunmayan çok sayıda güvenlik özelliğine sahiptir. Bunun kadar önemli olan bir diğer konu da malzemelerin uygun şekilde depolanması, taşınması ve sahada doğru şekilde kurulmasıdır.

1. Kullanım alanları ve temel bilgiler

Streamline® ACR Copper Press fittingsleri, HVACR ve VRV/VRF uygulamaları, ısı pompaları ve benzer devreler için uygundur. Dış çapları 1/4" ile 1 3/8" arasında değişen ölçülerde temin edilebilir. Fittingsler, 1/4" ila 1 3/8" arasındaki sert ve yarı sert bakır boruların yanı sıra 7/8" çapa kadar olan yumuşak ( tavlanmış ) bakır boruların bağlantısı için tasarlanmıştır. ACR Copper Press fittingsleri, %99,9 saf bakırdan (CU-DHP / CW0024A) imal edilmiş mekanik bir pres fitting gövdesi ve fabrikada monte edilmiş siyah HNBR conta halkalarından oluşur. Maksimum çalışma basıncı 48 bar’dır.

Lütfen dikkat edin: ACR Copper Press fittingsleri başka üreticilerin fittingsleriyle birleştirilmemelidir.

Ayrıntılı ürün broşürümüzü indirmek için web sitemizi ziyaret edebilirsiniz. Ürün, uygulama veya gerekli aletler hakkında sorularınız varsa Teknik Uygulama Danışmanlığımız size memnuniyetle yardımcı olur (technik@sanha.com | 02054 925 170).

Hemen indirin

2. Eğitimli uzmanlar tarafından kurulum

ACR Copper Press fittingsleri yalnızca üretici tarafından onaylanmış alet, çene ve halka kullanan ve bunları tanıyan eğitimli uzman personel tarafından monte edilmelidir.

3. Kurulum

Bağlantınızı yapmaya başlamadan önce aşağıdaki aksesuarlara ihtiyacınız olacak:

Streamline® ACR Copper Press armatürler, bakır boru, boru kesici, çapak alma aleti, orta kum zımpara kağıdı, Streamline® ACR derinlik ölçer veya şerit metre, uygun presleme aleti ve ACR presleme çenesi ve halkası, kalıcı keçeli kalem.

Bir boru kesici veya ince dişli testere kullanarak boruyu dik açılarda kesin.
Borunun iç ve dış çapınınçapaklarını bir çapak alma aleti ile alın. Boru uçlarında çapak veya keskin kenar bulunmadığından emin olun.
Boru yüzeyini zımpara kağıdı ve temizleme keçesi ile temizleyin ve pürüzsüz hale getirin. Boru yüzeyinde girinti, çizik, deformasyon ve kir olmamalıdır.
Streamline® ACR yerleştirme derinliği ölçer kullanarak boru üzerindeki bağlantı parçasının doğru yerleştirme derinliğini işaretleyin. Ayrıca bir mezura kullanabilir ve torbanın arkasındaki yerleştirme derinliği çizelgesini kılavuz olarak kullanabilirsiniz.
Fittingi kapalı ambalajından çıkarın ve tamamen temiz olduğunu kontrol edin. Her bir boncuktaki sızdırmazlık halkalarının mevcut, temiz ve hasarsız olduğundan emin olmak için her iki ucu da kontrol edin. Küçük kir parçacıkları bile bağlantının sıkılığını tehlikeye atabilir!
Bağlantı parçasını boruya iterken hafifçe çevirin. İşarete kadar veya gidebildiği kadar itin. Dış kenar, işaretli yerleştirme derinliğine uygun olmalıdır.
Uygun bir presleme çenesini uyumlu bir presleme makinesine takın ve çeneyi boruya dik açıyla her iki boncuğun üzerine yerleştirin.
Presleme makinesi minimum 19 (< 5/8") veya 32 kilonewton (tüm boyutlar) presleme kuvvetine ve 40 mm strok değerine sahip olmalıdır. 1 1/8" ve daha büyük boyutlar için uygun bir ACR pres askısı, bir ara çene ve uyumlu bir profesyonel pres makinesi kullanın.
Pres askısını veya çeneyi boruya dik açı yapacak şekilde her iki boncuğun üzerine yerleştirin. Makine üzerinde presleme işlemini başlatın.
Sıkı geçme için boncuklar arasındaki bağlantıyı ACR ölçer ile kontrol edin.

SANHA®-MItarbeiter verpresst ein Kuppferfitting der Marke ACR Copper Press

4. di̇ğer kurulum ve güvenli̇k tali̇matlari

Boru üzerinde çizik veya hasar (herhangi bir türde) görürseniz, boruyu hasarın arkasından kesin ve montaj adımlarına başlayın.
Fittingleri kirlenmeye karşı korumak için daima kapalı kilitli poşetlerde saklayın.
İki preslenmiş bağlantı parçası arasında minimum mesafe bırakın.

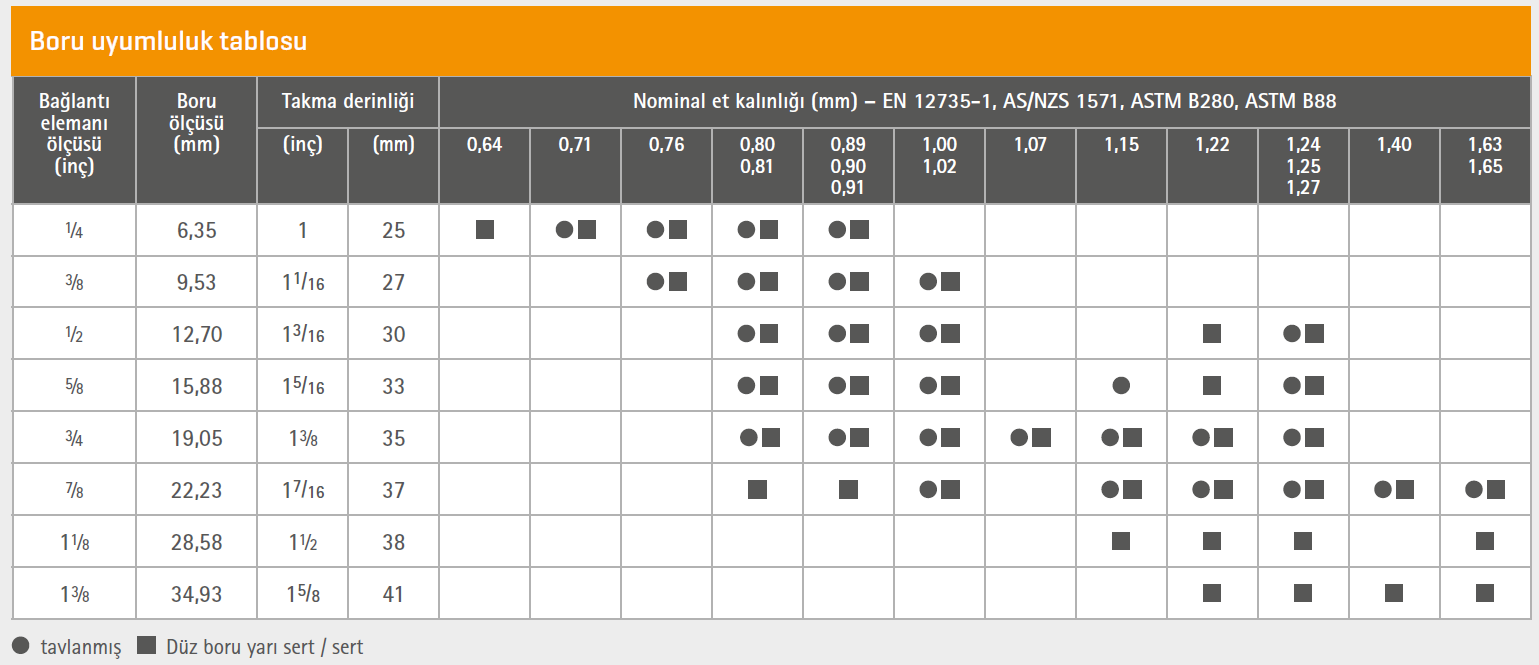

Broşürümüzde uygun borulara genel bir bakış bulabilirsiniz.
Bağlantı yapmadan önce boru uçlarını birbirine bastırmayın. Bağlantılar yalnızca yüksüz bir boru üzerinde yapılmalıdır.
Aletin tüm presleme döngüsünü tamamlayın.
ACR Bakır Pres Bağlantı Elemanlarına bir kereden fazla basmayın.
Boru tesisatı, fitting preslenmeden önce hizalanmalıdır, preslendikten sonra değil.
Presleme işleminden sonra bağlantıları çevirmeyin.
Daima göz ve el koruması kullanın.

Sıkma

Sıkma işlemi özel sıkma çeneleri veya bir sıkma askısı (1 1/8" den itibaren) kullanılarak gerçekleştirilir. Aletler, fitting ve borunun üç noktadan güvenli bir şekilde bastırıldığı "çift kontura" sahiptir ^(Tri-LockTM).

Tasarım, özellikle yuvarlak bir presleme modeli ve dolayısıyla daha düzgün, güvenli bir presleme oluşturur. Ayrıca, ACR Copper Press bağlantı parçaları lehim bağlantı parçaları kadar serttir - yumuşak değildir ve düşme veya benzeri nedenlerle hasar görmeye açık değildir. Uluslararası Mekanik Kodu (IMC) ve Tek Tip Mekanik Koduna (UMC) göre, dış çapı 7/8 inçten fazla olan tavlanmış bakır borular için mekanik bağlantıların kullanılamayacağını lütfen unutmayın.

Aletler, presleme çeneleri ve halkalar

Prensip olarak, 19 (< 5/8") veya 32 kilonewton (tüm boyutlar) presleme kuvvetine ve 40 mm strokuna sahip presleme makineleri kullanılabilir. Bakır boru sistemlerinde en iyi kullanım ve hem aletin hem de çenelerin ve halkaların gerekli ve düzenli bakımı için üreticinin talimatlarına uyulması önemlidir. Bunun yapılmaması alet ve çene üreticisinin garantisini geçersiz kılabilir ve bağlantı parçalarının uygunsuz şekilde kıvrılmasına neden olabilir.

1/4" - 1 3/8" arası presleme çenesi örnekleri

Örn. ile uyumludur:

Dewalt® DCE200M2
Hilti NPR 32-A
Klauke® UAP Series
Milwaukee® M18™ FORCE LOGIC™ 29220
Milwaukee® M18™ Long Throw 2773-20L
Novopress ECO 203, ACO 203, EFP 203, ACO 203XL
REMS 579011, 579010, 571014, 576011, 576010, 577010, 57211
Ridgid® RP300 Serie 320-E, RP 330-B, RP 330-C oder RP 340, RP 350
Rothenberger ROMAX 3000, 4000 & AC ECO
Rothenberger Compact TT (19 kN, s.o.)

Üreticilerin takımları ve/veya çene setleri hakkında daha fazla bilgi, her bir üreticinin ilgili web sitesinde bulunabilir. Her bir alet ve çene üreticisi tarafından önerilen bakım ve kalibrasyon programları farklılık göstermektedir. Kullanılan alet markası ve çene/çember seti için geçerli olan talimatlara uyduğunuzdan emin olun.

Test ve sızıntı tespiti

Streamline® ACR Copper Press Bağlantı Elemanlarını taktıktan sonra, sistem sızıntılara karşı test edilmelidir. Bu, sistemin maksimum çalışma basıncının en az %50'sine (48 bara kadar) kadar kuru nitrojen ile basınçlandırılarak yapılabilir. Basınç daha uzun bir süre boyunca (24 saate kadar) muhafaza edilirse, sıcaklık etkilerinin de dikkate alınması gerekebilir. Sistemdeki sızıntılar bir test gazı ve bir elektronik sızıntı detektörü kullanılarak tespit edilebilir. Tespit edilen tüm sızıntılar giderilmeli ve değiştirilmelidir. Bir bağlantı parçasını değiştirirken, montajcılar uzunlamasına bir çizik veya başka bir yüzey kusurunun başka bir sızıntıya yol açmayacağından emin olmak için başka bir bağlantı parçası kullanmadan önce borunun yüzeyini dikkatlice incelemelidir. Sızıntı yapan bir fittingin ucunun lehimlenmesine izin verilmez. Onarımdan sonra daima bir basınç testi gerçekleştirin. Montaj ve test için federal, eyalet ve yerel yönetmeliklere her zaman uyulmalıdır.

Grafische Darstellung der einzelnen Elemente der ACR Copper Press-Serie von SANHA®

Hızlı bilgiler

Modern HVACR uygulamaları için geniş bağlantı parçaları yelpazesi
1/4″ ila 1-3/8″ arası çaplarda mevcuttur
Sektörün T.R.A.P.™ teknolojisine ve DualSeal™ halka tasarımına sahip tek pres fittingi
Temiz, şeffaf, tekrar kapatılabilir poşetlerde paketlenmiştir
Uygun paket boyutlarında mevcuttur
Geleneksel bakır lehimleme bağlantı parçaları ile benzer desen ve uzunluklarda
R410A ve diğer birçok yaygın soğutucu gaz ve yağ ile uyumludur
Eşleşen pres çeneleri NovoPress®'ten temin edilebilir
Çeneler piyasadaki önde gelen presleme aletleriyle uyumludur

Çalışma koşulları

Çalışma basıncı: 48 bar maks.
Çalışma sıcaklığı: -40 °C ila 120 °C
Maksimum termal yük sızdırmazlık halkası: -40 °C ila 150 °C

Onaylar ve sertifikalar

UL 207
UL 1963
Uluslararası Mech. Kod (IMC)
Uluslararası Konut Kodu (IRC)
Tek Tip Mekanik. Kod (UMC)
ASHRAE 15
ASME B31.5
CSA C22.2

Onaylı soğutucu akışkanlar

R-125, R-134a, R-32, R-404A, R-407A, R-407C, R-407F, R-407H, R-410A, R-417A, R-421A, R-422B, R-422D, R-427A, R-438A, R-444A, R-447A, R-447B, R-448A, R-449A, R-450A, R-452A, R-452B, R-452C, R-454A, R-454B, R-454C, R-457A, R-459A, R-507A, R-513A, R-513B, R-718, R-32, R-1234ze, R-1234yf, R-290, R-600A
