ACR Copper Press (Seri 32000) | Bakır

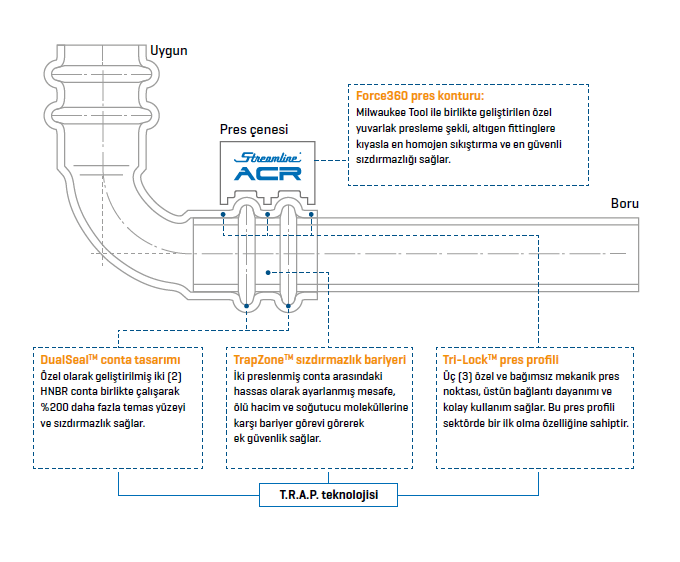

Neden iki conta?
Soğutucu akışkan molekülleri küçük boyutları nedeniyle tutulması oldukça zordur. Bu nedenle ekip, sektörün ilk DualSeal™ tasarımını geliştirmiştir. İkinci sızdırmazlık halkası ve iki halka arasındaki boşluk, ikincil bir sızdırmazlık mekanizması olarak işlev görür. Hassas biçimde belirlenmiş mesafe, soğutucu akışkan molekülleri için ek bir bariyer bölgesi oluşturur.
Tüm yaygın bakır borular ve soğutucu akışkanlar için
Streamline® ACR Copper Press fittingler, çok çeşitli soğutma ve iklimlendirme uygulamalarında güvenli ve uzun ömürlü montaj sağlar. ACR, K, L tip sert ve yumuşak tüm bakır borularla kullanım için onaylanmıştır.
Onaylı soğutucu akışkanlar:
R-32, R-125, R-134a, R-290, R-404A, R-407A, R-407C, R-407F, R-407H, R-410A, R-417A, R-421A, R-422B, R-422D, R-427A, R-438A, R-444A, R-447A, R-447B, R-448A, R-449A, R-450A, R-452A, R-452B, R-452C, R-454A, R-454B, R-454C, R-457A, R-459A, R-507A, R-513A, R-513B, R-600a, R-718, R-1234ze, R-1234yf
Lütfen hangi soğutucu akışkanların kullanılabileceği ile ilgili güncel (AB) 517/2014 Florlu Gazlar Yönetmeliği’ni dikkate alın.
Kompresyonla montaj – hızlı ve güvenli uygulama
Verpresleme, özel pres çeneleri veya pres kayışı (1 1/8" boyutundan itibaren) ile gerçekleştirilir. Kullanılan aletler, fitting ve boruyu üç noktadan güvenli şekilde sıkıştıran çift kontur özelliğine sahiptir (Tri-Lock™). İlgili alete ihtiyacınız olursa bizimle iletişime geçebilirsiniz.
Bu tasarım sayesinde son derece yuvarlak bir presleme şekli elde edilir ve bağlantı daha güvenli olur. Ayrıca ACR Copper Press fittingler Cu-DHP / CW024A (%99,9 saf bakır) malzemeden üretilmiştir ve löt fittingler kadar dayanıklıdır – yumuşak değildir ve düşme gibi mekanik darbelere karşı hassasiyet göstermez.
Lütfen dikkat: ACR Copper Press fittingler, başka üreticilerin fittingleriyle birlikte kullanılmamalıdır.
Karışıklık yok
Çift boncuk (çift sıyrık) tasarımı sayesinde ACR Copper Press fittinglerin içme suyu gibi standart uygulamalar için uygun olmadığı ilk bakışta anlaşılır. Diğer pres fittinglerle karışma riskine karşı ek güvenlik, mavi renkli belirgin işaretleme ve “ACR” yazısıyla sağlanır—böylece bunun soğutma ve iklimlendirme uygulamaları için olduğu hemen görülür.
Önemli: Temizlik uyarısı
ACR Copper Press fittingler temiz, tekrar kapatılabilir poşetlerde paketlenir. Nihai montaja kadar temiz ve kirden arınmış tutulmalı, sadece montajdan hemen önce poşetten çıkarılmalıdır. Küçük kirlenmeler bile bağlantının tam kapanmamasına yol açabilir.
| ACR Copper Press | |
| Ölçüler | 1/4" - 1 3/8" |
| Çalışma basıncı | 48 bar’a kadar |
| Çalışma sıcaklığı | –40 °C ila +120 °C |
Kapsamlı avantajlar
- Çift boncuk ve DualSeal™ teknolojisine sahip tek fitting
-
Modern soğutma ve iklimlendirme uygulamaları için geniş fitting yelpazesi
-
1/4" – 1 3/8" ölçülerde mevcut
-
Özellikle yuvarlak presleme görüntüsü
-
Soğutucu akışkan kaçaklarına karşı yüksek güvenlik
-
R410A, R32 ve daha birçok gazla uyumlu
-
Geleneksel lehim fittingleriyle karşılaştırılabilir uzunluklar
-
Üç pres noktası ile daha dayanıklı bağlantı ve daha yüksek yapısal bütünlük (Tri-Lock™)
-
Üç noktalı presleme için özel pres çeneleri ve pres kayışları mevcuttur (Kat. No: 8WNO4949 PSB / 8WNO4951 PSL, kiralama hizmeti sunulur)
-
Belirgin işaretleme → diğer fittinglerle karışma riski yok
-
Çeşitli Revit formatları ve CADmep mevcut
-
Temiz, şeffaf, tekrar kapatılabilir poşetlerde ve pratik paket boyutlarında
Uygulama alanları
- Yüksek basınçlı soğutma ve iklimlendirme (HVAC/R) uygulamaları
- Talep üzerine diğer uygulamalar
Ticari marka notu
Streamline®, Mueller Streamline Co / Mueller Industries’in tescilli markasıdır. Tüm hakları saklıdır.
Sorularınız mı var?
Kurulum, fittingler, ölçüler, uygulama alanları ve diğer konular için bizimle iletişime geçin:
Tel. 02054 925 170 · E-posta technik@sanha.com — Ekibimiz size memnuniyetle destek olur.
Sertifikalar
| Ülke | Onaylayıcı | İndir |
|---|---|---|
|
ACR Copper Press | UL (USA) |
