Tuotekoulutus ja asennusohjeet Streamline® ACR Copper Press

Korkeapaineolosuhteet, kuten jäähdytys- ja jäähdytysjärjestelmissä esiintyvät olosuhteet, vaativat erityistä huolellisuutta putkistojen asennuksissa. Samalla on vältettävä kylmäaineen vuotoja ekologisista ja taloudellisista syistä. ACR Copper Press -liittimet valmistetaan korkeimpien laatuvaatimusten mukaisesti, ja niissä on lukuisia turvaominaisuuksia, joita tavanomaisissa tuotteissa ei ole. Ammattitaitoinen varastointi, kuljetus ja asennus paikan päällä ovat kuitenkin vähintään yhtä tärkeitä.

1. Käyttöalueet ja perusteet

Streamline® ACR Copper -puristusliittimet soveltuvat käytettäväksi HVAC/HVACR- ja VRV/VRF-sovelluksissa, lämpöpumpuissa ja vastaavissa piireissä. Niitä on saatavana koossa 1/4” - 1 3/8” ulkohalkaisija. Liittimet on suunniteltu liittämään kovia ja puolikovia kupariputkia 1/4” - 1 3/8” ja pehmeitä (hehkutettuja) kupariputkia 7/8” asti. ACR-kuparipuristusliittimet koostuvat kuparisesta mekaanisesta puristusliittimestä (CU-DHP / CW0024A, runko vähintään 99,9 % puhdasta kuparia) ja tehtaalla asennetuista mustista HNBR-tiivistysrenkaista. Liittimet on suunniteltu enintään 48 baarin käyttöpaineelle.

Huom.! ACR Copper Press -liittimiä ei saa liittää muiden valmistajien liittimiin

Yksityiskohtainen tuote-esitteemme on myös ladattavissa. Jos sinulla on kysyttävää sovelluksesta, tuotteesta tai työkaluista, tekninen tukemme (webuk@sanha.com | 01628 819 245) auttaa mielellään.


Lataa nyt




2. Koulutettujen ammattilaisten suorittama asennus

ACR Copper Press-puristusliitokset on asennettava koulutettujen ammattilaisten toimesta, jotka käyttävät vain valmistajan hyväksymiä työkaluja, leukoja ja puristusrenkaita.

3. Asennus

Ennen kuin aloitat liitoksen tekemisen, tarvitset seuraavat tarvikkeet:

Streamline® ACR Copper Press liitin tai -liittimet, kupariputki, putkileikkuri, purseenpoistolaite, keskikarkeaa hiekkapaperia, Streamline® ACR -syvyysmittari tai mittanauha, sopiva puristustyökalu, ACR-puristusleuka, puristusrengas ja merkintäkynä.

  • Leikkaa putki suoraan putkileikkurilla tai hienohampaisella sahalla.
  • Käsittele putken sisä- ja ulkopuoli purseenpoistotyökalulla. Varmista, että putken päissä ei ole purseita tai teräviä reunoja.
  • Puhdista ja tasoita putken pinta hiekkapaperilla ja puhdistusvillalla. Putken pinnassa ei saa olla painaumia, naarmuja, muodonmuutoksia eikä likaa.
  • Merkitse liitännän oikea asennussyvyys putkeen Streamline® ACR -asennussyvyysmittarilla. Voit myös käyttää mittanauhaa ja tarkistaa asennussyvyyden pussin takana olevasta upotussyvyystaulukosta.
  • Poista liitin suljetusta pakkauksesta ja tarkista, että se on täysin puhdas. Tarkista liittimet varmistaaksesi, että kummassakin päässä olevat tiivisterenkaat ovat paikoillaan, puhtaat ja vahingoittumattomat. Pienetkin likahiukkaset voivat vaarantaa liitoksen tiiviyden!
  • Käännä liitintä hieman, kun työnnät sen putkeen. Työnnä se kokonaan merkintään asti tai niin pitkälle kuin se menee.
  • Aseta sopiva puristusleuka (ks. jäljempänä) yhteensopivaan puristuskoneeseen ja aseta leuka suorassa kulmassa putkeen nähden molempien tiivisteurien päälle.
  • Puristuskoneen puristusvoiman on oltava vähintään 32 kilonewtonia ja työntöpituuden 40 mm. Käytä 1 1/8” ja sitä suurempia kokoja varten sopivaa ACR-puristusrengasta, välileukaa ja yhteensopivaa ammattikäyttöön tarkoitettua puristuskonetta.
  • Aseta puristusrengas molempien tiivisteurien päälle suorassa kulmassa putkeen nähden. Käynnistä puristusprosessi koneella.
  • Tarkista liitoksen tiiviys tiivisteurien välissä ACR-mittarilla.

4. Muita asennus- ja turvallisuusohjeita

  • Jos putkessa näkyy naarmuja tai vaurioita (mitä tahansa), katkaise putki vaurion takaa ja aloita asennusvaiheet.
  • Säilytä liittimet suljetuissa pusseissa suojellaksesi niitä likaantumiselta.
  • Pidä vähimmäisetäisyys kahden puristetun liittimen välillä.

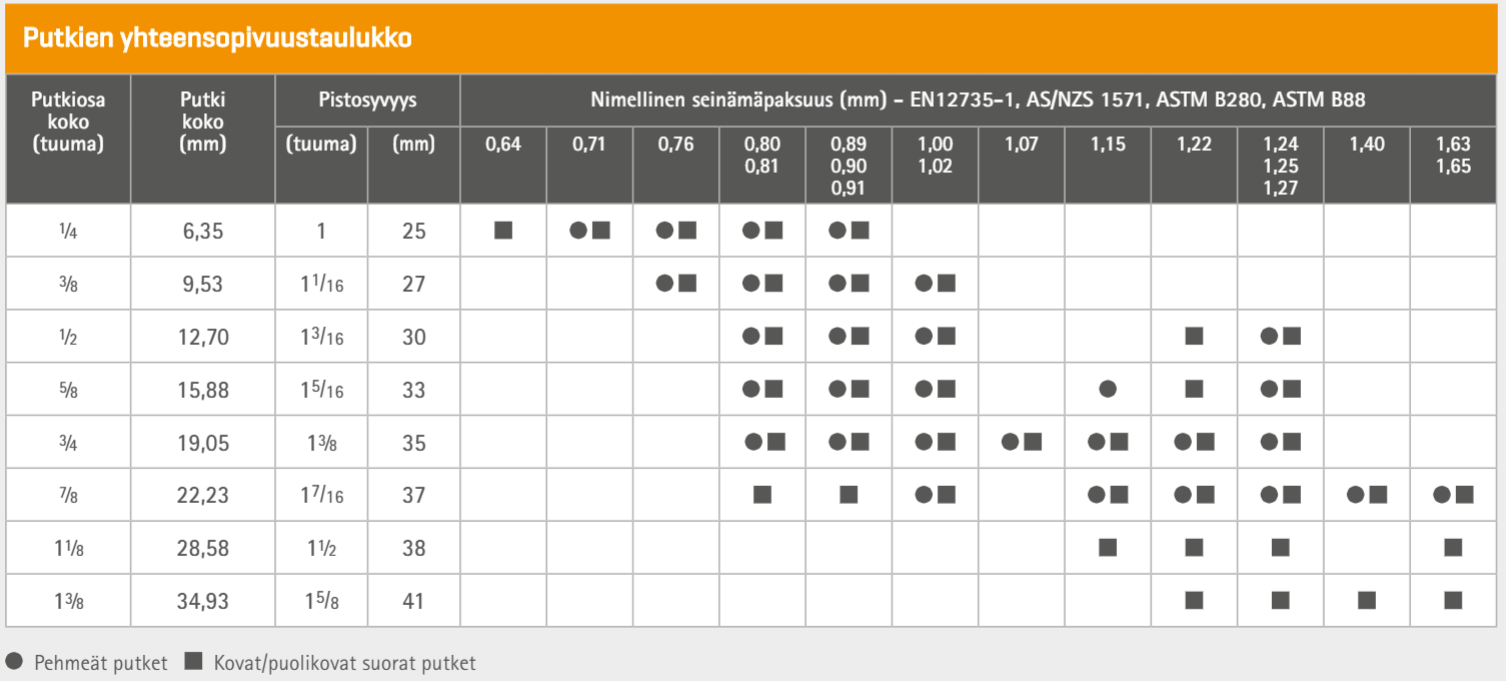

  • Löydät yleiskatsauksen sopivista putkista esitteestämme.
  • Älä pakota putkien päitä yhteen ennen liitoksen tekemistä. Liitokset tulee tehdä vain kuormittamattomaan putkeen.
  • Suorita työkalun koko puristusjakso loppuun.
  • Älä purista mitään ACR Copper Press-puristusliitosta useammin kuin kerran.
  • Putki on kohdistettava ennen liitoksen puristamista, ei sen jälkeen.
  • Älä käännä liittimiä puristuksen jälkeen.
  • Käytä aina silmäsuojaimia ja suojakäsineitä.

Puristaminen

Puristaminen tapahtuu erityisten puristusleukojen tai puristusrenkaan avulla (1 1/8":sta alkaen). Työkaluissa on ”kaksoiskontuuri”, jolla liitos ja putki puristetaan tukevasti kolmesta kohdasta (Tri-LockTM).

Muotoilu luo erityisen pyöreän puristuskuvion ja siten tasaisemman ja varmemman puristuksen. Lisäksi ACR Copper Press-puristusliitokset ovat yhtä kovia kuin juotosliitokset - eivät ole pehmeitä eivätkä alttiita putoamisen tai vastaavien aiheuttamille vaurioille. Huomaa, että kansainvälisen mekaanisen säännöstön (IMC) ja yhtenäisen mekaanisen säännöstön (UMC) mukaan mekaanisia liitososia ei saa käyttää hehkutettuihin kupariputkiin, joiden ulkohalkaisija on yli 7/8”.

Työkalut, puristusleuat ja puristusrenkaat

Yleensä voidaan käyttää puristuskoneita, joiden puristusvoima on 32 kN ja työntöpituus 40 mm. On tärkeää noudattaa valmistajan ohjeita, jotka koskevat sekä työkalun että kupariputkijärjestelmissä käytettävien leukojen ja puristusrenkaiden parasta mahdollista käyttöä ja vaadittavaa ja säännöllistä huoltoa. Näiden ohjeiden laiminlyönti voi mitätöidä työkalun ja leukojen valmistajan takuun ja johtaa liitososien virheelliseen puristamiseen.

Esimerkkejä puristusleuoista välillä 1/4” - 1 3/8”.

Yhteensopiva mm:
  • Milwaukee® M18™ FORCE LOGIC™ 29220 kanssa.
  • Milwaukee® M18™ Long Throw 2773-20L
  • Ridgid® RP300 Serie 320-E, RP 330-B, RP 330-C tai RP 340, RP 350
  • Dewalt® DCE200M2
  • Hilti NPR 32-A
  • REMS 579011, 579010, 571014, 576011, 576010, 577010, 57211
  • Klauke® UAP Series
  • Rothenberger ROMAX® 4000, 3000, & AC ECO Series
  • Novopress ECO 203, ACO 203, EFP 203, ACO 203XL

Lisätietoja valmistajien työkaluista ja/tai leukasarjoista saat yksittäisten valmistajien verkkosivuilta. Yksittäisten työkalujen ja leukojen valmistajien suosittelemat huolto- ja kalibrointiaikataulut vaihtelevat. Varmista, että noudatat käytetyn työkalun ja leukojen valmistajan antamia ohjeita.

TESTAUS JA VUOTOJEN HAVAITSEMINEN

Streamline® ACR-puristusliittimien asentamisen jälkeen järjestelmä on testattava vuotojen varalta. Tämä voidaan tehdä paineistamalla järjestelmä kuivalla typellä vähintään 50 % järjestelmän enimmäiskäyttöpaineesta, 48 baariin asti. Jos paine pidetään pitkiä aikoja (enintään 24 tuntia), lämpötilavaikutukset on ehkä otettava huomioon. Järjestelmän vuodot voidaan havaita suihkuttamalla testikaasua ja elektronisella vuodonilmaisimella. Kaikki havaitut vuodot on leikattava pois ja vaihdettava. Kun liitin vaihdetaan, asentajien on tarkastettava putken pinta huolellisesti ennen toisen liittimen käyttöä varmistaakseen, että pitkittäisnaarmu tai muu pintavirhe ei aiheuta uutta vuotoa. Vuotavan liittimen päätä ei saa juottaa. Suorita aina seuraava painekoe korjausten jälkeen. Asennusta ja testausta koskevia liittovaltion, osavaltion ja paikallisia koodeja ja määräyksiä on aina noudatettava.

Pikatiedot

  • Laaja valikoima liittimiä nykypäivän HVACR-sovelluksiin.
  • Saatavana halkaisijaltaan 1/4″:n ja 1-3/8″:n tuuman väliltä.
  • Alan ainoa T.R.A.P.™-teknologialla varustettu puristusliitin, jossa on DualSeal™-rakenne.
  • Pakattu puhtaisiin, kirkkaisiin, uudelleen suljettaviin pusseihin.
  •  Myydään kätevissä pakkausmäärissä.
  •  Samanlaiset asennuspituudet kuin perinteisillä kuparijuotosliittimillä.
  • Yhteensopiva R410A:n ja muiden yleisesti käytettyjen kylmäainekaasujen ja -öljyjen kanssa.
  • NovoPress® Toolin omat leuat helposti saatavilla.
  • Leuat yhteensopivat markkinoiden johtavien täysikokoisten puristustyökalujen kanssa.

Käyttöolosuhteet

  • Käyttöpaine: enintään 48 bar
  • Käyttölämpötila: -40 °C - 120 °C
  • Tiivistysrenkaan maksimilämpökuormitus: -40 °C - 150 °C

Hyväksynnät ja sertifikaatit

  • UL 207
  • UL 1963
  • International Mech. Code (IMC)
  • International Res. Code (IRC)
  • Uniform Mech. Code (UMC)
  • ASHRAE 15
  • ASME B31.5
  • CSA C22.2

Hyväksytyt kylmäaineet

R-125, R-134a, R-32, R-404A, R-407A, R-407C, R-407F, R-407H, R-410A, R-417A, R-421A, R-422B, R-422D, R-427A, R-438A, R-444A, R-447A, R-447B, R-448A, R-449A, R-450A, R-452A, R-452B, R-452C, R-454A, R-454B, R-454C, R-457A, R-459A, R-507A, R-513A, R-513B, R-718, R-32, R-1234ze, R-1234yf, R-290, R-600A
