Monipuolisuus: 7 erilaista faktaa juotosliitoksista
Monilla alueilla asentajat luottavat puristusliittimiin, jotka voidaan asentaa nopeasti ja luotettavasti. Juotosliitokset, joita käytetään edelleen joillakin aloilla, kuten elintarvikealalla, lääketieteellisissä kaasuissa tai korkeapaineisissa sovelluksissa, ovat kuitenkin edelleen ylivoimainen tekniikka. Juottamalla juotosliitos putkeen lämmön tai juotteen avulla putkistosta tulee pysyvästi tiivis.
Sen lisäksi, että tarjoamme sinulle laajan valikoiman mittoja ja malleja korkealaatuisia juotosliitoksia omilta tehtailtamme, autamme sinua myös, jos sinulla on kysyttävää asennustekniikasta "juottaminen", sopivasta juotteesta tai suunnittelupalvelustamme.
1. Mikä on kapillaarijuotostekniikka

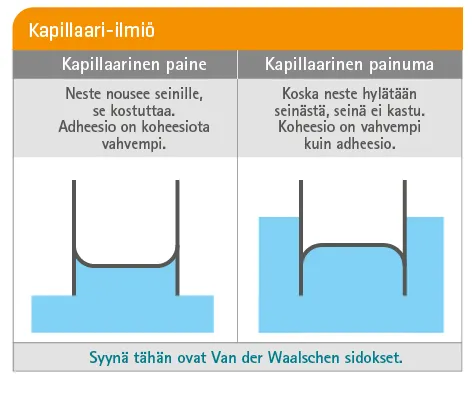

Kapillaarijuottotekniikassa hyödynnetään fysiikasta tuttua samannimistä vaikutusta: kapillaarissa (= hiusputkessa) nesteet nousevat - adheesiovoimien (eri aineiden välinen vetovoima) ansiosta - painovoimaa vastaan, kunnes voimat ovat tasapainossa:
- nestepatsaan paino ja
- kapillaarisen täyttöpaineen aiheuttama kapillaarivoima, määritetään.
Periaate on samanlainen kuin sienellä vedessä. Sovelletaan seuraavaa: mitä kapillaari on kapeampi, sitä korkeammalle vesipatsas nousee.
2. Juotosliitosten käyttösovellukset
Juotosliitokset ovat valmistettu seuraavista:
- hapetettu kupari Cu-DHP (CW024A, vähint. 99,90 % CU).
- kupariseokset, kuten messinki (Cu-Zn39Pb2, Cu-Zn40Pb2).
- punamessinki (CC499K, CuSn5Zn5Pb2-C)
- kuparirautaseos CuFe (CuFe2P, CW107C), joka on erityisesti suunniteltu korkeapainejuottamiseen (trans kriittisellä alueella).
Kova- tai pehmeäjuottamiseen tarkoitetut juotosliittimet, esim. 5000-sarja, täyttävät standardin EN 1254 vaatimukset, ja niitä voidaan käyttää lämmitys-, aurinko- ja paineilmajärjestelmissä sekä (CuFe-seoksena) korkeapaineisissa sovelluksissa, esim. jäähdytys- ja kylmäpiireissä. Nämä liitososat ovat metrisiä, eli mitat ilmoitetaan millimetreinä.
Periaatteessa juotosliitoksia on mahdollista käyttää myös juomavesisovelluksissa, jos asianmukaiset sertifikaatit ovat saatavilla, sillä materiaalit ovat ”Federal Environment Agency”s positiivisessa luettelossa. DVGW:n työselostuksen GW 2 mukaan juomavesilaitteistoissa sallitaan kuitenkin vain pehmeäjuottaminen. Tällä nimenomaisella terveyteen liittyvällä alalla suosittelemme yleisesti lyijyttömistä materiaaleista, kuten ruostumattomasta teräksestä tai piipronssista CuSi, valmistettujen puristusliitosten käyttöä.
Pehmeäjuotettua liittämistä voidaan käyttää vain käyttölämpötiloissa, joiden lämpötila on maksimi. 110 °C. Kaasu-, nestekaasu- ja öljyputkistoissa juotetut liitokset voidaan sen sijaan tehdä vain kovajuotettuina liitoksina. Koska aurinkolämpöjärjestelmien keruupiirissä voi esiintyä yli 110 °C:n staattisia lämpötiloja, juotosliitoksiin on myös siellä valittava juotos.
3. Juotosliitokset teollisuuteen, lääketieteellisiin kaasuihin ja muihin tarkoituksiin.
Korkean materiaalinkestävyytensä ansiosta juotetut liitokset kestävät monia aggressiivisia nesteitä, joten ne soveltuvat kupariputkien asentamiseen "tavallisissa" rakennusasennuksissa mutta myös moniin teollisuuden tarpeisiin.
SANHA 4000- ja 5000-sarjan juotosliitoksia voidaan käyttää myös lääkkeellisiin kaasuihin. Laatu varmistetaan riippumattomilla testeillä ja sertifikaateilla, kuten "Gütegemeinschaft Kupferrohr". Juotosliitokset soveltuvat EN 13348 ja EN 1057 -standardien mukaisiin rasvattomiin kupariputkiin, ja niille on ominaista optimaalinen korroosionkestävyys ja alhainen hiilipitoisuus.
Juoteliitos kestää yleensä 110 °C:n käyttölämpötilan ja jopa 40 baarin paineen. Kapillaariliitoksilla varustettujen kupariputkistojen sallitut käyttöpaineet on kuvattu standardissa EN 1254-1. Ne riippuvat käyttölämpötilasta ja putken ulkohalkaisijasta. Nämä paineet ovat täysin riittävät tavanomaisiin sovelluksiin, kuten juomavesi-, kaasu- tai lämmityslaitteistoihin. SANHA:n kapillaarijuotosliitokset voivat kuitenkin altistua paljon suuremmille rasituksille. SANHA®-kapillaarijuotosliitokset d = 159 mm:iin asti soveltuvat käytettäväksi jäähdytys- ja ilmastointialalla. Painelaitedirektiivin 97/23/EY mukaisesti käyttöpaine on max. 45 baaria, kun se on asennettu oikein ja kun käytetään hopeaa sisältäviä juotosseoksia yhdessä sopivien juoksevien aineiden kanssa (ks. alla oleva taulukko).
4. Kylmä- ja pakastusputkien erityistapaukset transkriittisellä alueella
Nykyään CO2:ta (R744) käytetään yhä useammin kylmäaineena jäähdytyspiireissä. CO2 on ilmastokaasu, mutta joissakin tapauksissa se on jopa 11 000 kertaa vähemmän haitallinen (IPCC:n AR 5:n mukaan, 20 vuoden perusteella) kuin perinteiset kylmäaineet (esim. CFC-yhdisteet). Tällöin putkistojen ja liitososien on kestettävä erittäin korkeita käyttöpaineita pitkällä aikavälillä. Tätä tarkoitusta varten on saatavana erityisiä korkeapaineisia CuFe-liitoksia (RefHP, sarja 29000). Näitä juotosliitoksia voidaan käyttää 130 baarin käyttöpaineeseen asti. Näiden korkeapaineliittimien mitat on ilmoitettu tuuman tarkkuudella.
Suurin sallittu käyttöpaine kupariputkille yhdessä SANHA®-kapillaariliitosten kanssa |
|||||
|---|---|---|---|---|---|
| Liitostyyppi | Käyttölämpötila | Putken ulkohalkaisija | |||
| 6...28 mm | 35...54 mm | 64...108 mm | |||
| Pehmeäjuotto | 30 °C | 25 bar | 25 bar | 16 bar | |
| 65 °C | 25 bar | 16 bar | 16 bar | ||
| 110 °C | 16 bar | 10 bar | 10 bar | ||
| Kovajuotto | 30 °C | 25 bar | 25 bar | 16 bar | |
| 65 °C | 25 bar | 16 bar | 16 bar | ||
| 110 °C | 16 bar | 10 bar | 10 bar | ||
| Kierretyyppi: EN 10226:n mukainen putkikierre R/Rp, Kiinnityskierre: G-kierre ISO 228:n mukaisesti. |
|||||
Käyttö jäähdytys- ja ilmastointialalla
SANHA®-kapillaarijuotosliitokset soveltuvat käytettäväksi jäähdytys- ja ilmastointialalla. ”Pressure Equipment Directive” 97/23/EY mukaisesti käyttöpaine on max. 45 bar käyttölämpötilan ollessa max. 120 °C, kun ne on asennettu oikein ja käytetään hopeaa sisältäviä juotosseoksia yhdessä sopivien juotosliuosten kanssa enintään 54 mm:iin asti - tässä tapauksessa tai muissa sovelluksissa ota yhteyttä tekniseen sovellusneuvontaamme osoitteessa scandinavia@sanha.com tai +46 (8) 777 76 40.
5. Kaikenkokoisten ja -muotoisten putkien liitososien juottaminen
Erilaisia juotosliitoksia on laaja valikoima. 90° kulmien, T-kappaleiden, siirtonippeleiden ja ruuvikiinnikkeiden lisäksi tarjoamme esimerkiksi yhteensopivia seinäaluslevyjä, ruuviosia tai lisäosia. Kapillaarijuotosliitokset on standardoitu standardissa EN 1254-1. SANHA:n kuparista valmistetut kapillaarijuotosliitokset (sarja 5000) tai kupariseoksesta valmistettujen kierteitettyjen liitosten siirtymät (sarja 4000) täyttävät kaikilta osin siinä asetetut vaatimukset. Valmistuksen laatua valvotaan jatkuvasti. Neutraalit testauslaitokset tarkastavat säännöllisesti tuotteiden laadun lisäksi myös jatkuvan laadunvalvonnan tehokkuuden "Gütegemeinschaft Kupferrohr e.V." -järjestön tiukkojen sääntöjen mukaisesti. ja DVGW:n sääntöjen mukaisesti. Kapillaarijuotosliittimillä on näin ollen sekä ”Gütegemeinschaft Kupferrohr e.V.:n” että DVGW:n laatumerkit.
6. Mitä on noudatettava juotettaessa
Pehmeäjuote on standardoitu standardissa EN 29453. DVGW-GW 2:n mukaan juomavesilaitteistoissa voidaan käyttää seuraavia juotoksia:
- S-Sn97Cu3 (pehmeä juote, jossa on 97 % tinaa ja 3 % kuparia, sulamisalue 230 °C ... 250 °C, tuotenumero 4933).
- S-Sn97Ag3 (pehmeä juote, jossa on 97 % tinaa ja 3 % hopeaa, sulamisalue 220 °C ... 230 °C, tuotenumero 4934).
Pehmeäjuotoksen kostuttamiseen ja liittämiseen tarvitaan aina EN 29454-1 -standardin mukaista pehmeäjuotoksen liuosainetta. Juoksute on liukeneva kylmään veteen ja ne on voitava huuhdella. Tämä on mahdollista, jos juoksute on sertifioitu GW 7 -standardin mukaisesti ja siinä on DVGW-merkki. Juoksutetta saa käyttää vain säästeliäästi ja sitä saa levittää vain ulompaan juotospäähän (putken päähän), joka on puhdistettu metallittomalla fleecellä, ja sen jälkeen se työnnetään sisempään juotospäähän (sovitusmuhvi), joka on myös puhdistettu esim. sisäpuolisella puhdistusharjalla (tuotenro. 4974). Tällä tavoin juoksute ei pääse tunkeutumaan kaapelin sisäpuolelle (teknisesti väistämätöntä tasoa pidemmälle).
Erityisen suosittua on pehmeiden juotospastojen (flux-juotosseosten) käyttö. Nämä koostuvat - jos niissä on DVGW-merkintä - vähintään 60 painoprosenttia juotejauhetta ja loput pehmeää juotosliuosta. Kun käyttölämpötila - jossa juote voidaan kostuttaa ja liittää - on saavutettu, juoteosa sulaa tahnaan. Tämä on - helposti tunnistettavissa hopeanhohtoisesta ulkonäöstä - piste, jossa juotetta on lisättävä juotosraon täyttämiseksi. Tämä tarkoittaa, että palamisen vaaraa (jolloin juotosvirta olisi tietenkin tehoton) ei enää ole.
Juomavesiasennuksissa pehmeän juotospastan, esimerkiksi SANHA®-pehmeän juotospastan (tuotenro. 4943), on myös oltava DVGW-merkitty. Pehmeitä juotospastoja on käytettävä kuten juoksevia aineita, eli niitäkin on levitettävä vain ohuesti puhdistettuun ulompaan juotospäätyyn. Pehmeäjuottamisessa koko juotossauma on lämmitettävä käyttölämpötilaan. Tämän jälkeen pehmeä juote on levitettävä juotosvälin päähän ilman suoraa liekkialtistusta ja sulatettava pois. Pehmeäjuottaminen vaatii kokemusta lämpötilan ja liekin hallinnasta yli 42 mm:n ulkohalkaisijan mitoissa. Näiden mittojen osalta suositellaan siksi juottamista juotosniveliin.
Juotosliitosten juotosseokset on standardoitu standardissa EN 1044. DVGW-GW 2:n mukaan seuraavia juotosseoksia voidaan käyttää juomavesilaitteistoissa, joiden ulkohalkaisija on 35 mm:
- CP 203, juotosseos, jossa on 94 % kuparia ja 6 % fosforia, sulamisalue 710 °C ... 890 °C, tuotenro. 4939)
- CP 105, juotosseos, jossa on 92 % kuparia, 2 % hopeaa ja 6 % fosforia, sulamisalue 645 °C ... 825 °C, tuotenro. 4936).
Näitä fosforia sisältäviä juotosseoksia olisi käsiteltävä ilman liuoksia, kun kupari liitetään kupariin. Juotoksen sisältämä fosfori ottaa tämän tehtävän hoitaakseen. Jos kuitenkin jompikumpi komponenteista on valmistettu kupariseoksesta (messinki- tai pronssiseos), on käytettävä juotosliuosta.
- AG 104, juotosseos, jossa on 27 % kuparia, 45 % hopeaa ja 3 % tinaa, sulamisalue 640 °C ... 680 °C, tuotenro. 4937)
- AG 106, juotosseos, jossa on 36 % kuparia, 34 % hopeaa ja 3 % tinaa, sulamisalue 630 °C ... 730 °C
- AG 203, juotosseos, jossa on 30 % kuparia ja 44 % hopeaa, sulamisalue 675 °C ... 735 °C.
Dessa hårdlödningslegeringar med hög silverhalt måste alltid bearbetas med flussmedel. För installationer av kopparrör måste en lödlegering med hög silverhalt (t.ex. AG 104, katalognummer 4937) i allmänhet användas i rum med atmosfärer som innehåller ammoniak och/eller vätesulfid för att förhindra korrosionsskador.
Nämä korkean hopeapitoisuuden omaavat juotosseokset on aina käsiteltävä liuoksen kanssa. Kupariputkiasennuksissa on korroosiovaurioiden välttämiseksi yleensä käytettävä runsaasti hopeaa sisältävää juotosseosta (esim. AG 104, tuotenro. 4937) tiloissa, joissa on ammoniakkia ja/tai rikkivetyä sisältävä ilmakehä.
7. Juotossauman asianmukainen valmistelu
Liitettävien pintojen on oltava metallin kannalta kirkkaita (liasta ja oksideista vapaita) sekä pehmeä- että kovajuotoksia varten. Tätä tarkoitusta varten on käytettävä mieluiten metallivapaata fleeceä (tuotenro. 0961) uloimpiin juotospintoihin (putken päihin). Sisäpuolisten juotospintojen (kiinnitysmuhvien) puhdistamiseen suositellaan sisäpuolista puhdistusharjaa (tuotenro. 4974), erityisesti pienempien mittojen osalta. Jos tarvitaan juoksevaa ainetta (ks. edellä olevaa), sitä on levitettävä ohuesti vain ulompaan juotospäätyyn. Rullalla olevien pehmeiden kupariputkien poikkileikkaus ei yleensä ole pyöreä. Täydellisen juotosliitoksen edellyttämän kapillaarisen raon aikaansaamiseksi pyöreän sovitusholkin kanssa pehmeät kupariputket on kalibroimalla tehtävä uudelleen pyöreiksi ennen juottamista. Kalibrointikara ja kalibrointirengas on työnnettävä putken päähän tai sen päälle peräkkäin - ei samanaikaisesti.
Onko sinulla kysyttävää tietystä juotoslaitteesta tai vastaavasta juotosprosessista? Ota sitten yhteyttä tekniseen neuvontaamme numerossa +46 8 777 76 40 scandinavia@sanha.com! Autamme mielellämme sinua!
